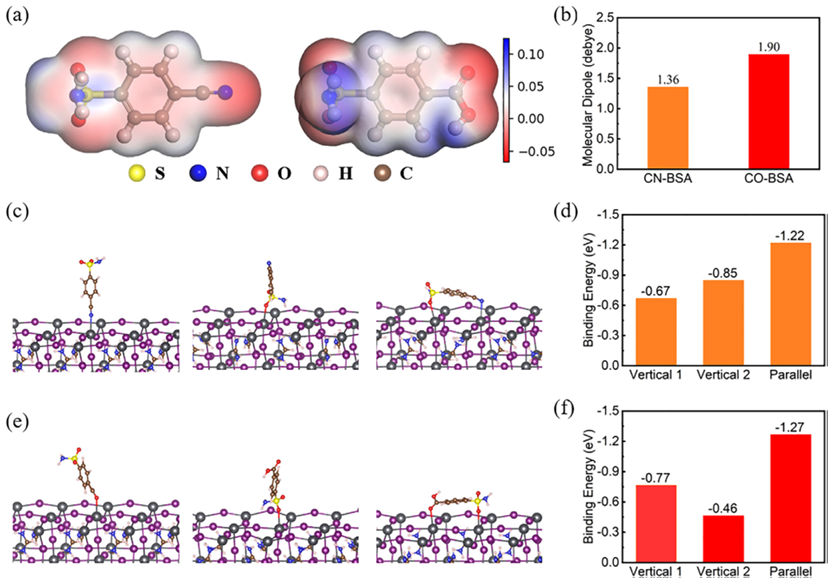

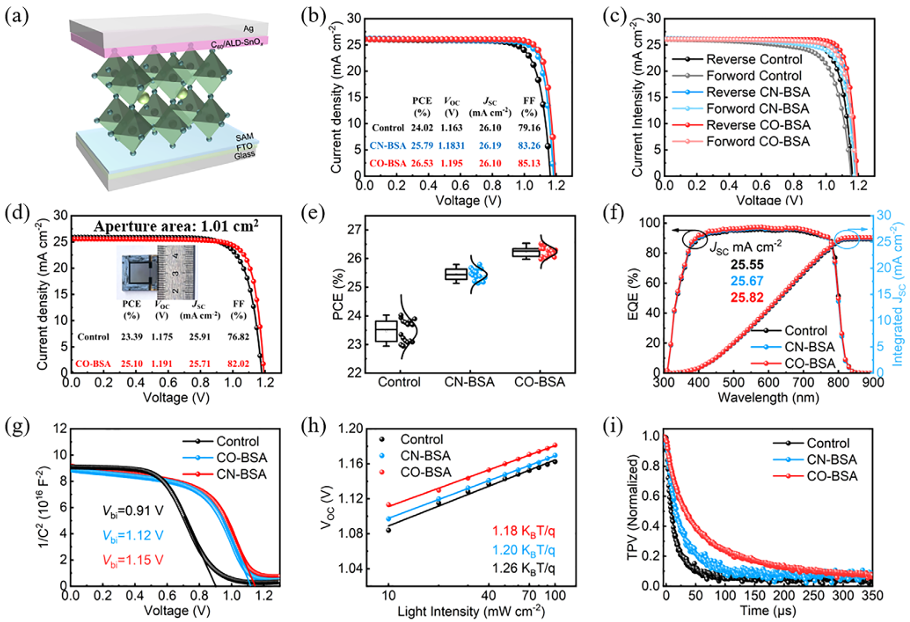

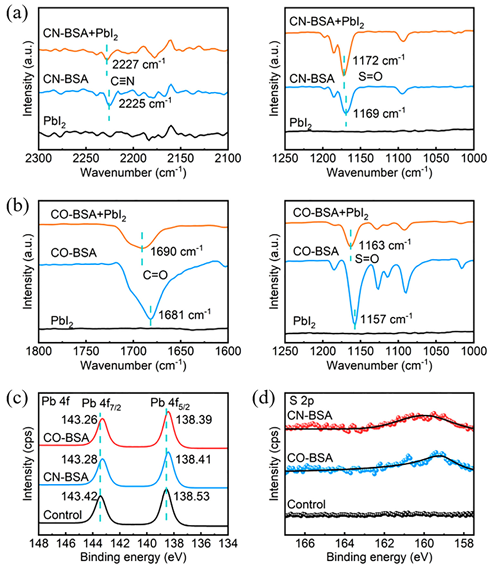

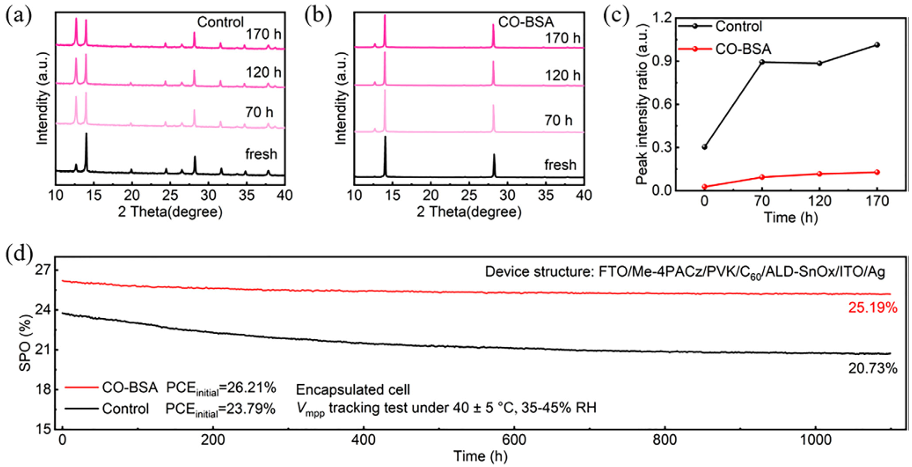

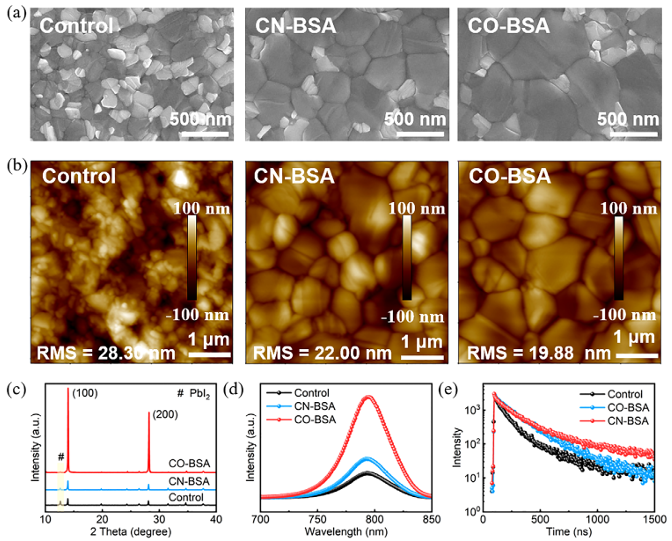

分子添加劑因其在抑制鈣鈦礦本征缺陷方面的潛力，成為提升鈣鈦礦太陽能電池性能和穩(wěn)定性的有效策略。然而，添加劑的原子構(gòu)型和電子性質(zhì)對(duì)其鈍化性能的影響卻鮮有關(guān)注。鑒于此，2025年6月25日蘇州大學(xué)彭軍&澳大利亞國立大學(xué)Hualin Zhan于AM刊發(fā)磺酰胺的優(yōu)選平行排列可實(shí)現(xiàn)高性能反式鈣鈦礦太陽能電池的研究成果，本文研究了兩種苯磺酰胺衍生物4-羧基苯磺酰胺（CO-BSA）和4-氰基苯磺酰胺（CN-BSA），考察了不同電子受體官能團(tuán)的分子對(duì)鈣鈦礦層缺陷鈍化及鈣鈦礦太陽能電池光伏性能的影響。研究發(fā)現(xiàn)，CN-BSA和CO-BSA優(yōu)先在鈣鈦礦內(nèi)部采用平行排列的結(jié)合取向，能夠與兩個(gè)相鄰的未配位的Pb²⁺缺陷位點(diǎn)進(jìn)行強(qiáng)配位。同時(shí)，CO-BSA表現(xiàn)出比CN-BSA更有利的電子排布，這賦予官能團(tuán)更高的電子密度，從而能夠與未配位的Pb²⁺缺陷形成更強(qiáng)的雙位點(diǎn)結(jié)合。此外，引入CO-BSA可以促進(jìn)大晶粒、高質(zhì)量和低缺陷密度的鈣鈦礦薄膜的形成。因此，用CO-BSA修飾的器件效率達(dá)到了26.53％（經(jīng)認(rèn)證為26.31%）。在空氣中測量穩(wěn)態(tài)功率輸出 (SPO) 1100 小時(shí)后，封裝的CO-BSA基電池仍保留了其初始效率的96.1%。
