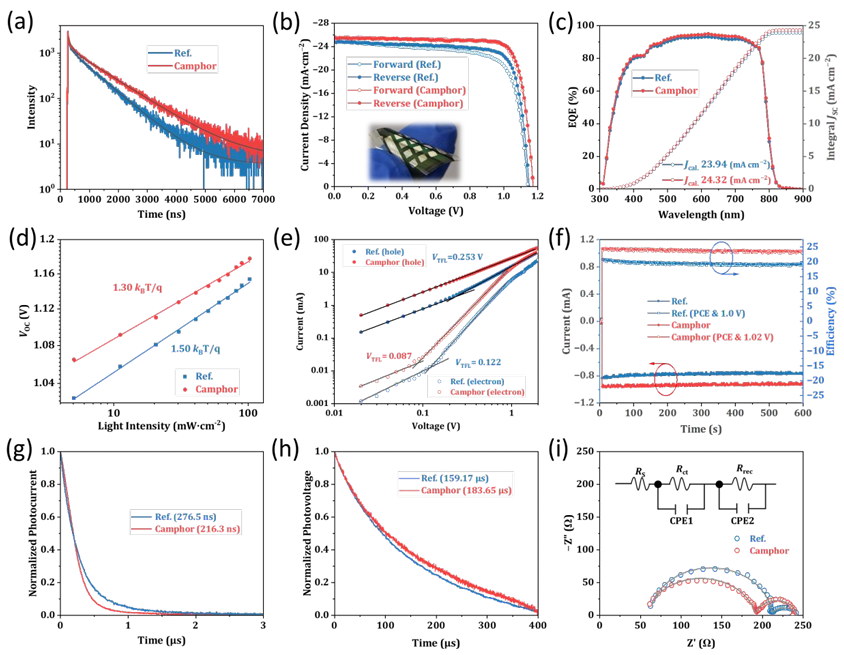

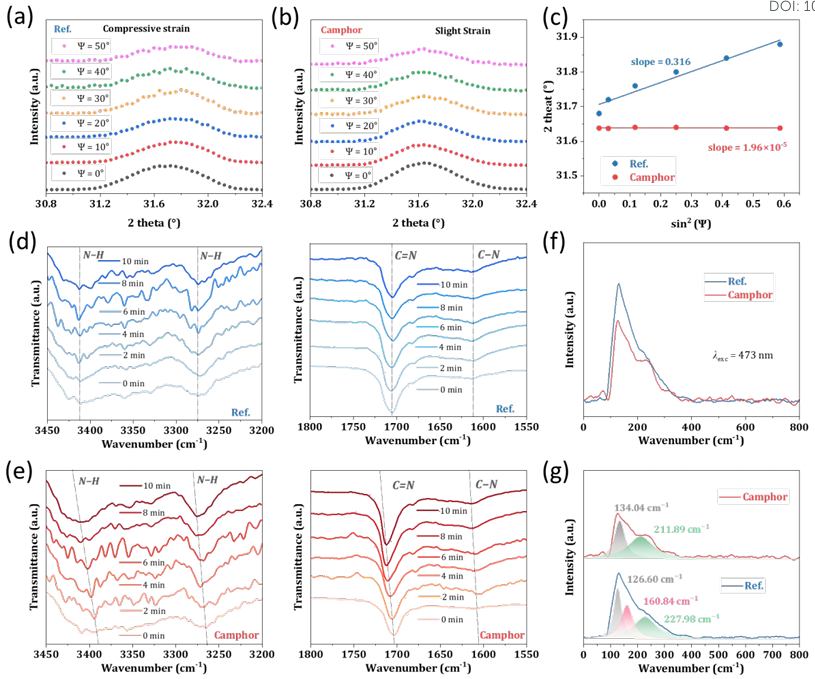

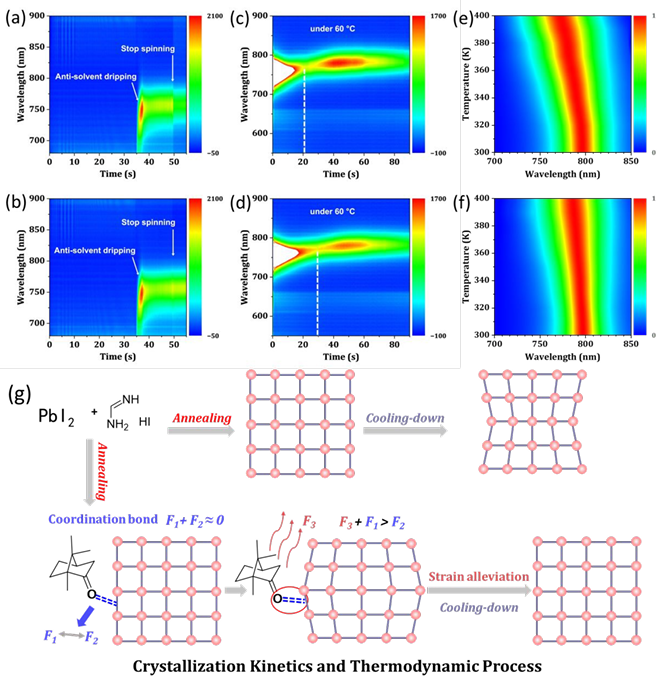

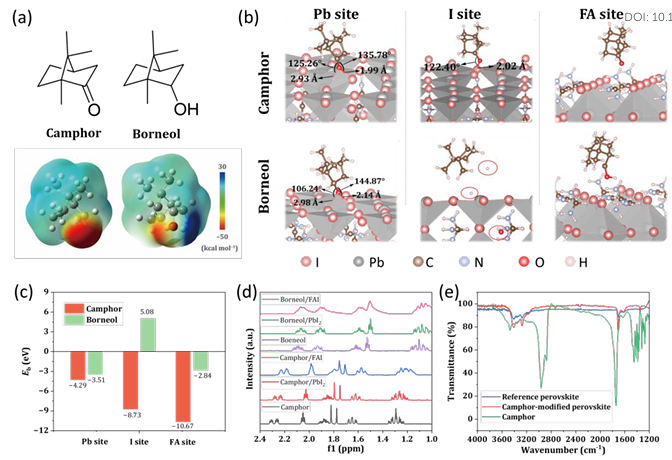

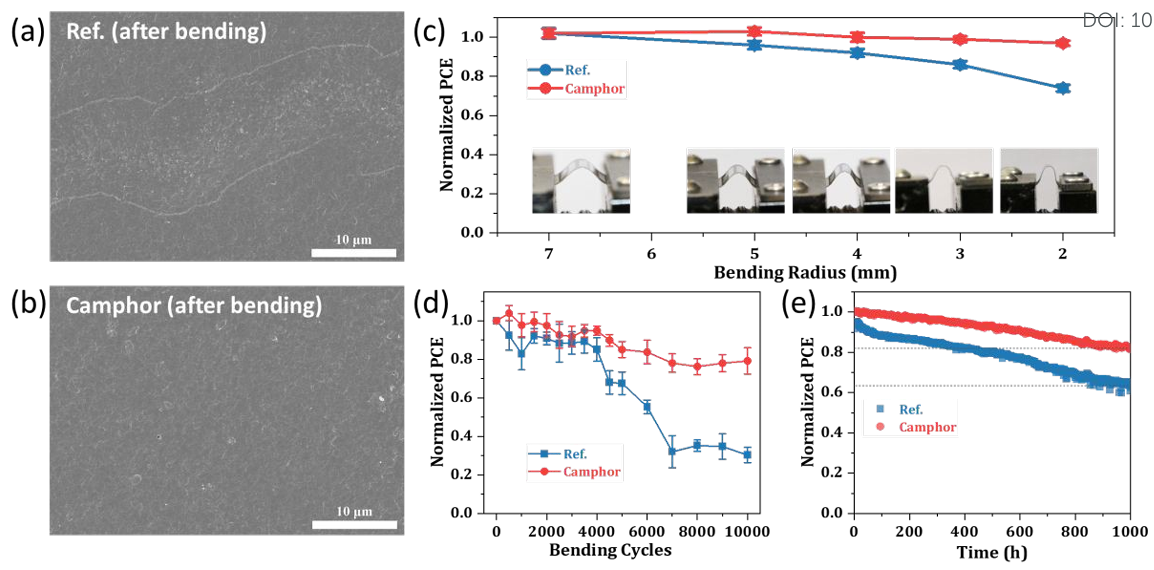

柔性鈣鈦礦太陽能電池以其高功率重量比、易于集成到建筑物中等優(yōu)點引起了越來越多的研究興趣。然而，鈣鈦礦薄膜與基底熱膨脹系數(shù)的不匹配將導致鈣鈦礦層產(chǎn)生應變，從而嚴重損害柔性鈣鈦礦太陽能電池的光伏和機械性能。鑒于此，2025年3月18日北京化工大學于潤楠&譚占鰲&嘉興大學周二軍于EES刊發(fā)通過熱力學調(diào)節(jié)釋放應力實現(xiàn)高效柔性鈣鈦礦太陽能電池的研究成果，本文提出了一種熱力學調(diào)控策略來釋放鈣鈦礦薄膜的應力，實現(xiàn)了具有優(yōu)異柔性的高效柔性鈣鈦礦太陽能電池。由于羰基官能團的強電負性，樟腦與Pb²⁺或FA⁺表現(xiàn)出很強的親和力。在退火過程中，樟腦的升華對壓縮晶格施加力，驅動扭曲的[PbI₆]^4?轉變?yōu)閷ΨQ排列。此外，樟腦改性鈣鈦礦薄膜表現(xiàn)出較低的缺陷態(tài)密度，所得的柔性鈣鈦礦太陽能電池光電轉換效率達到24.48%，表現(xiàn)出優(yōu)異的機械和運行穩(wěn)定性。
