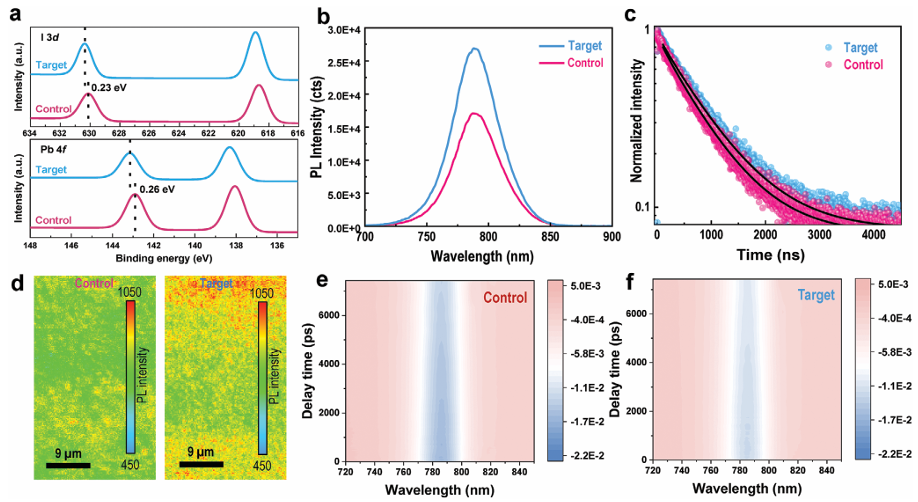

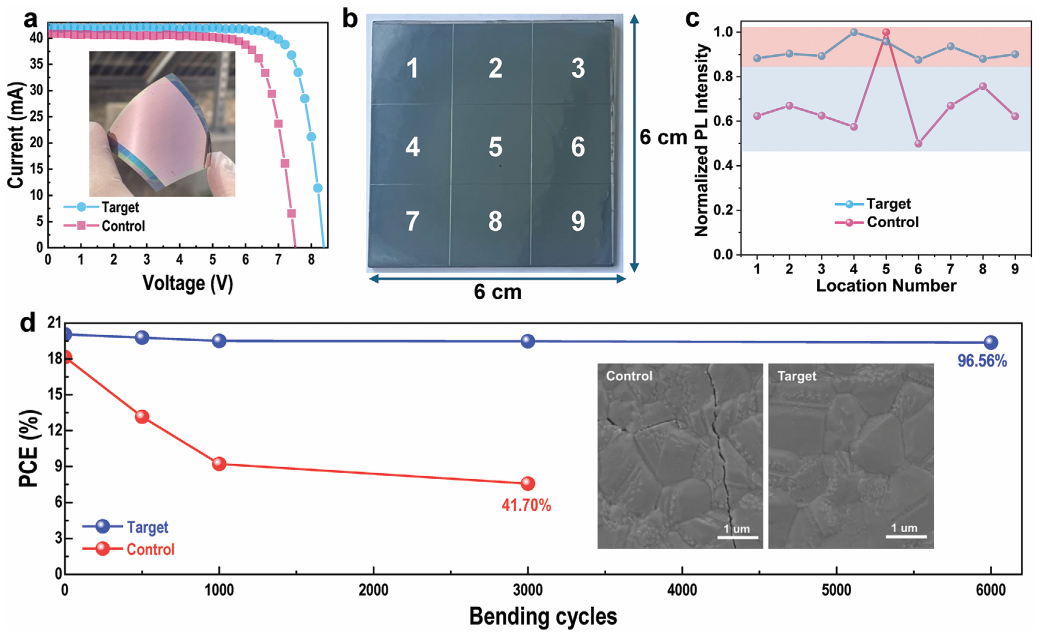

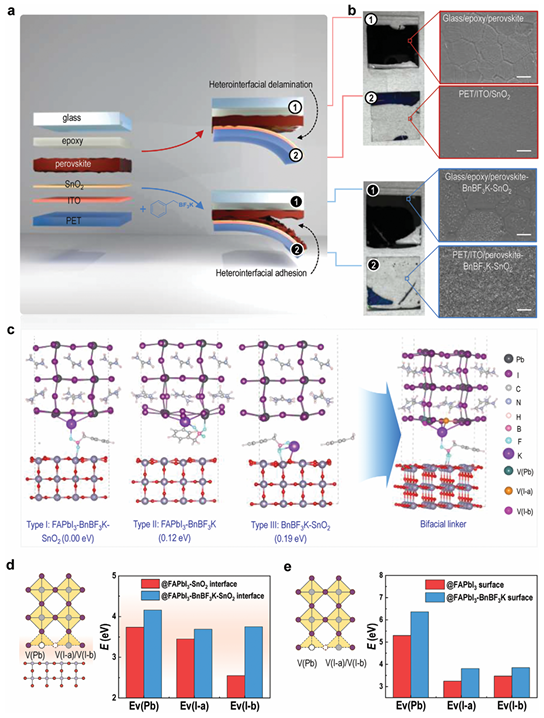

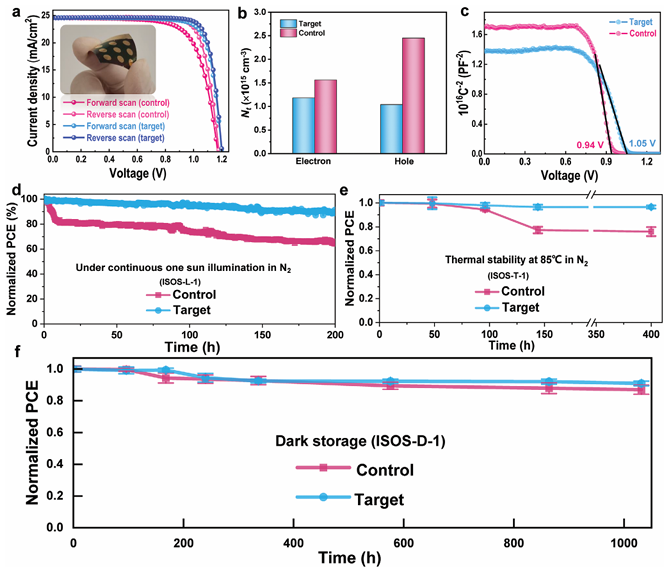

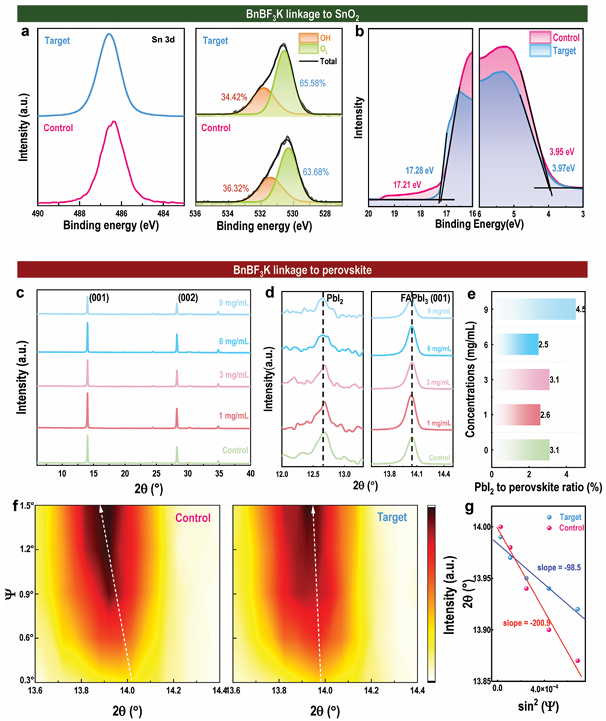

柔性鈣鈦礦太陽能電池具有出色的功率密度，為便攜式電子產(chǎn)品提供了巨大的潛力。然而，這些器件的商業(yè)化受到與機械柔性相關(guān)的挑戰(zhàn)的阻礙，主要是由于鈣鈦礦吸收層和柔性基板之間的粘合性不足。鑒于此，2025年2月13日大連化物所劉生忠&楊棟&浙江大學(xué)Kai Wang于AM刊發(fā)使用雙面連接器解決柔性鈣鈦礦光伏電池中異質(zhì)界面分層的研究成果，本文通過使用雙面連接劑芐基（三氟）硼酸鉀(BnBF3K)來解決此分層問題，以增強 SnO2/鈣鈦礦界面的粘合性。這種方法不僅提高了柔性鈣鈦礦器件的機械穩(wěn)定性，而且還減少了埋藏的表面缺陷并優(yōu)化了能級排列。因此，面積為 12.80 cm²的柔性鈣鈦礦太陽能模塊實現(xiàn)了創(chuàng)紀(jì)錄的21.82%（認證為 21.39%）的效率，柔性鈣鈦礦太陽能電池實現(xiàn)了24.15%的高效率。此外，柔性模塊表現(xiàn)出優(yōu)異的機械柔韌性，經(jīng)過6000次彎曲循環(huán)后仍保留了初始效率的96.56％，證明了其適用于各種實際應(yīng)用。
