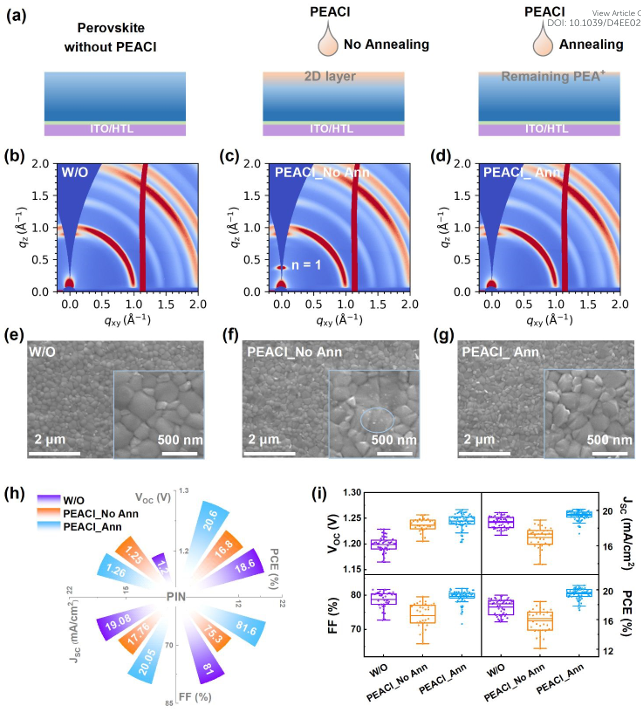

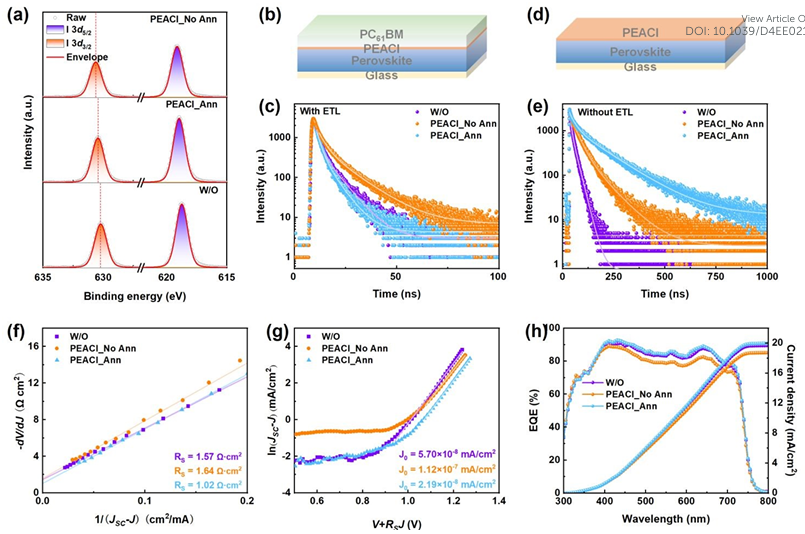

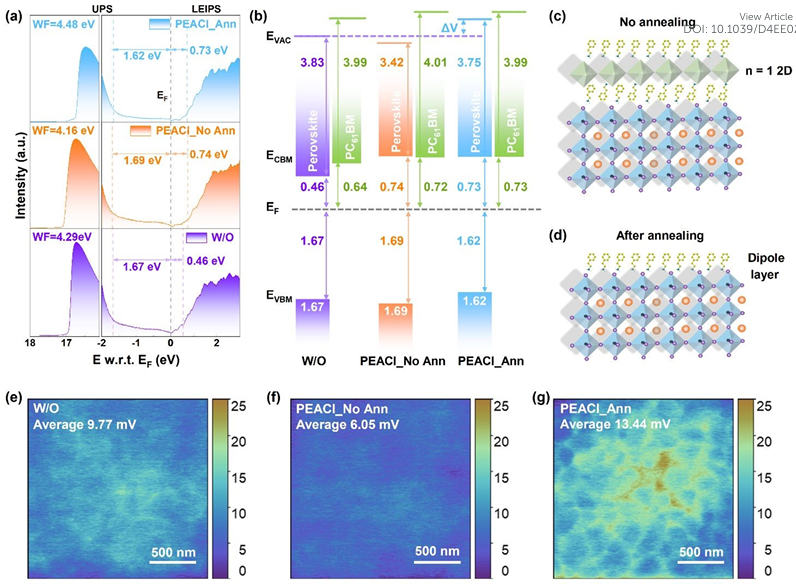

二維和三維(2D/3D)異質(zhì)結(jié)已廣泛用于改善正式鈣鈦礦太陽(yáng)能電池的性能。然而，鈣鈦礦表面的2D配體（如苯乙銨(PEA⁺)）的電子阻擋性質(zhì)不利于反式鈣鈦礦太陽(yáng)能電池。鑒于此，2024年10月1日沖繩科學(xué)技術(shù)大學(xué)Luis K. Ono&北京交通大學(xué)徐征&上海交通大學(xué)戚亞冰于EES刊發(fā)揭示苯乙銨誘導(dǎo)的鈣鈦礦表面二維相與反式寬帶隙鈣鈦礦太陽(yáng)能電池性能之間的關(guān)系的研究成果，通過(guò)隨后的退火工藝消除鈣鈦礦表面的2D相來(lái)提高器件性能。消除2D相后，剩余的PEA⁺形成偶極層，導(dǎo)致鈣鈦礦和電子傳輸層之間具有出色的能級(jí)對(duì)齊。結(jié)果表明，1.67 eV 寬帶隙三陽(yáng)離子反式鈣鈦礦太陽(yáng)能電池光電轉(zhuǎn)換效率提高至20.61%，短路電流密度達(dá)到20.05 mA/cm²，填充因子達(dá)到81.57%，開(kāi)路電壓由1.20 V 提高到1.26 V，開(kāi)路電壓損失為410 mV，是寬帶隙反式鈣鈦礦太陽(yáng)能電池中最低的開(kāi)壓損失之一。
