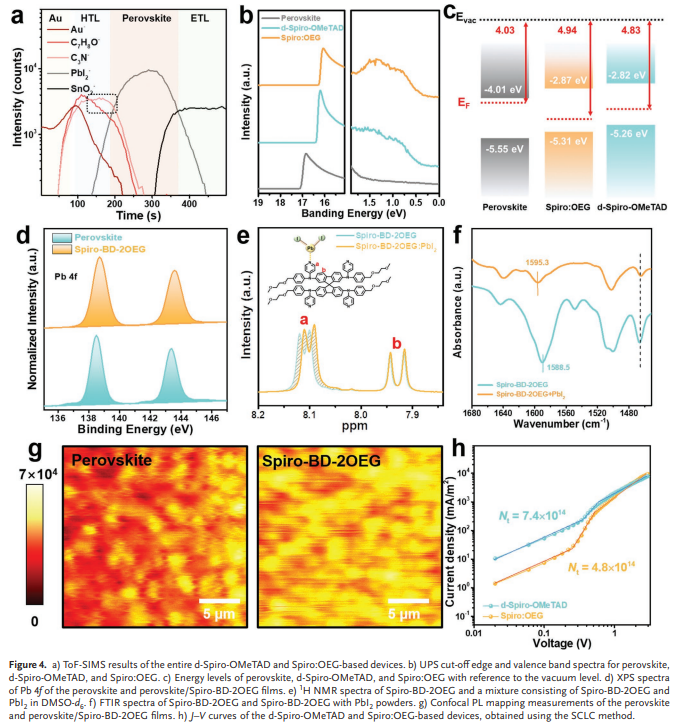

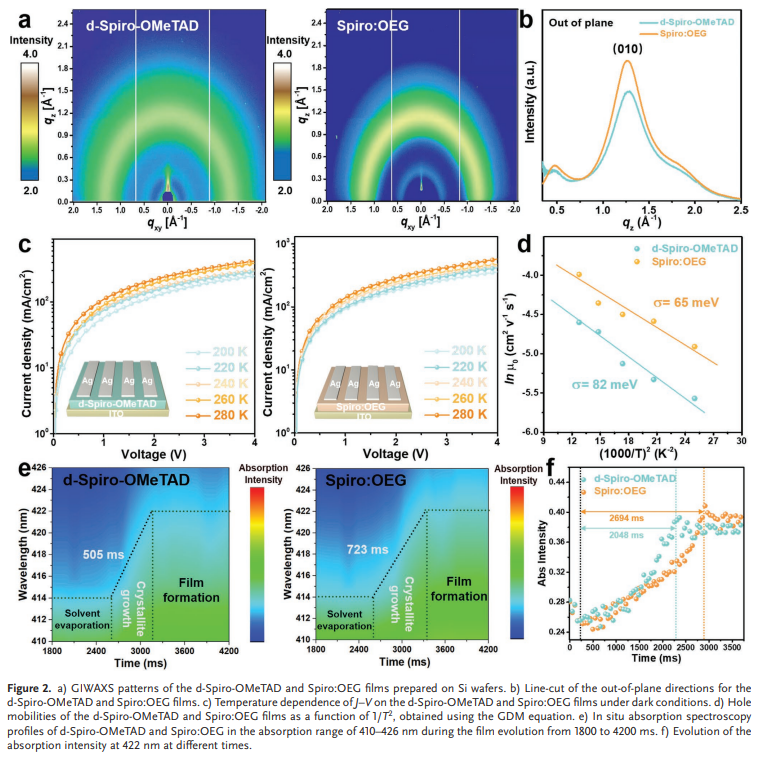

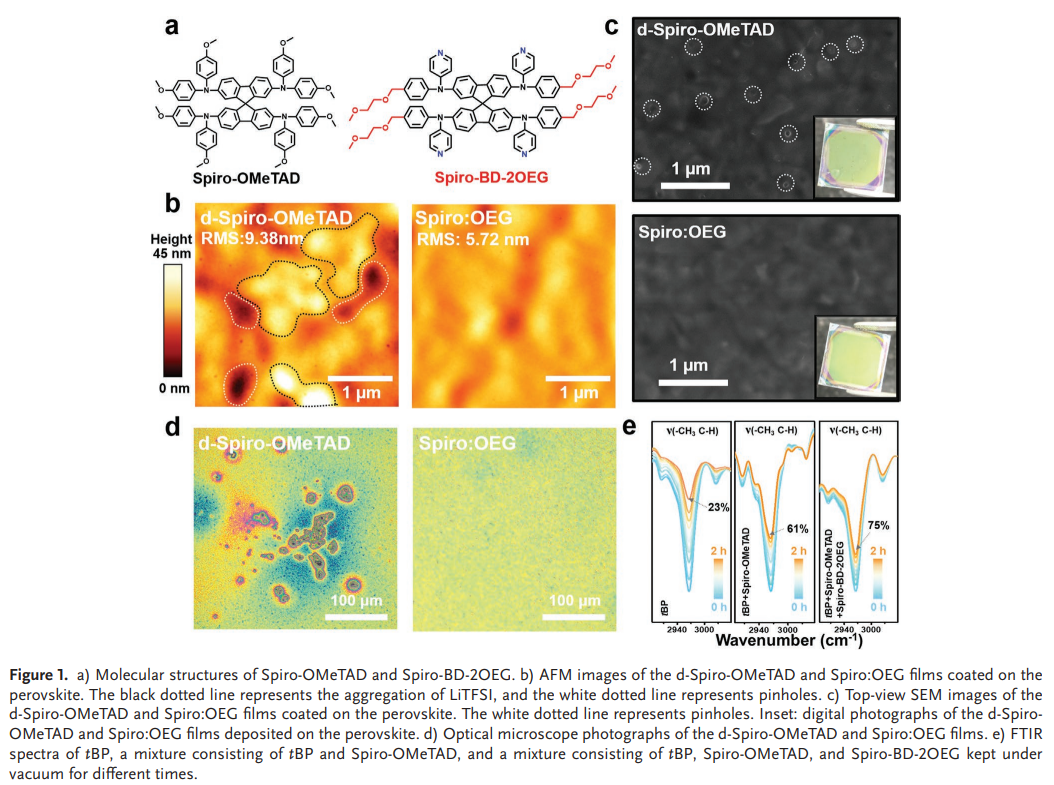

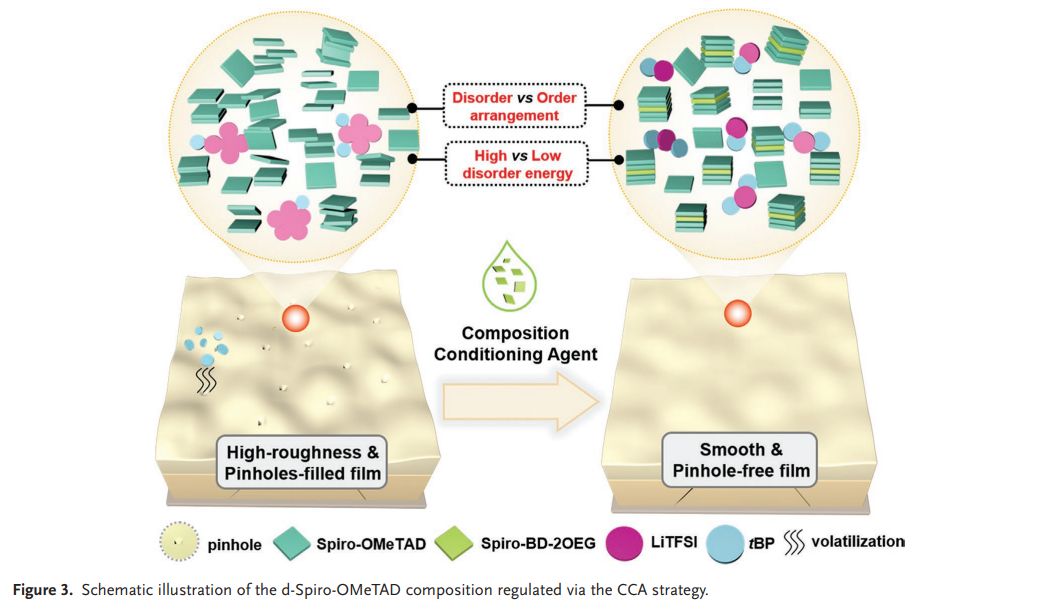

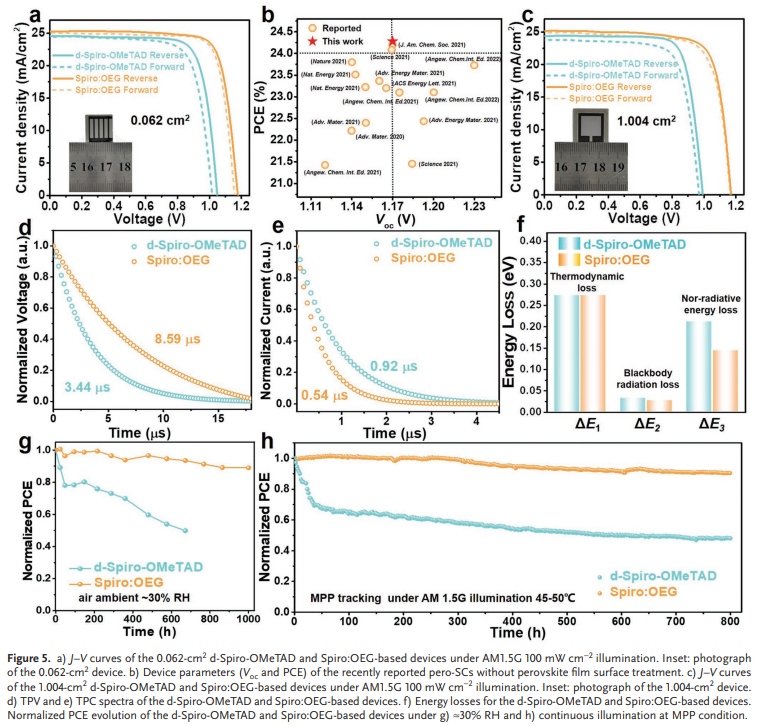

在PEAI表面處理的鈣鈦礦薄膜上使用雙(三氟甲烷)磺酰亞胺鋰鹽和4-叔丁基吡啶摻雜的Spiro-OD空穴傳輸層一直主導(dǎo)著鈣鈦礦太陽能電池的創(chuàng)紀(jì)錄效率。然而，不穩(wěn)定的空穴傳輸層組合物和碘化物鹽會導(dǎo)致器件嚴(yán)重退化。鑒于此，2022年9月23日蘇州大學(xué)李耀文&楊甫&陳煒杰團隊于AEM刊發(fā)成分調(diào)節(jié)劑摻雜Spiro-OD實現(xiàn)高效穩(wěn)定的鈣鈦礦太陽能電池的研究成果，設(shè)計了一種空穴傳輸層成分調(diào)節(jié)劑Spiro-BD-2OEG，它包含類似Spiro-OD的主鏈、功能性吡啶單元和寡（乙二醇）鏈。這種精心設(shè)計的成分調(diào)節(jié)劑與Spiro-OD及其摻雜劑具有良好的混溶性，并通過弱鍵相互作用充當(dāng)調(diào)理劑。因此，成分調(diào)節(jié)劑調(diào)節(jié)的空穴傳輸層顯示出無針孔且光滑的形貌，具有增強的Spiro-OD有序性并提高了摻雜劑穩(wěn)定性。此外，空穴傳輸層中的梯度分布成分調(diào)節(jié)劑可以縮小與鈣鈦礦價帶的能級偏移。所得的鈣鈦礦太陽能電池表現(xiàn)出24.19%的優(yōu)異效率，無需任何界面處理和較弱的尺寸依賴性。即使對于1.004 cm²的器件，也能獲得22.63%的顯著效率。重要的是，該策略顯示出良好的通用性，并顯著提高了基于經(jīng)典摻雜Spiro-OD的鈣鈦礦太陽能電池的長期穩(wěn)定性。
