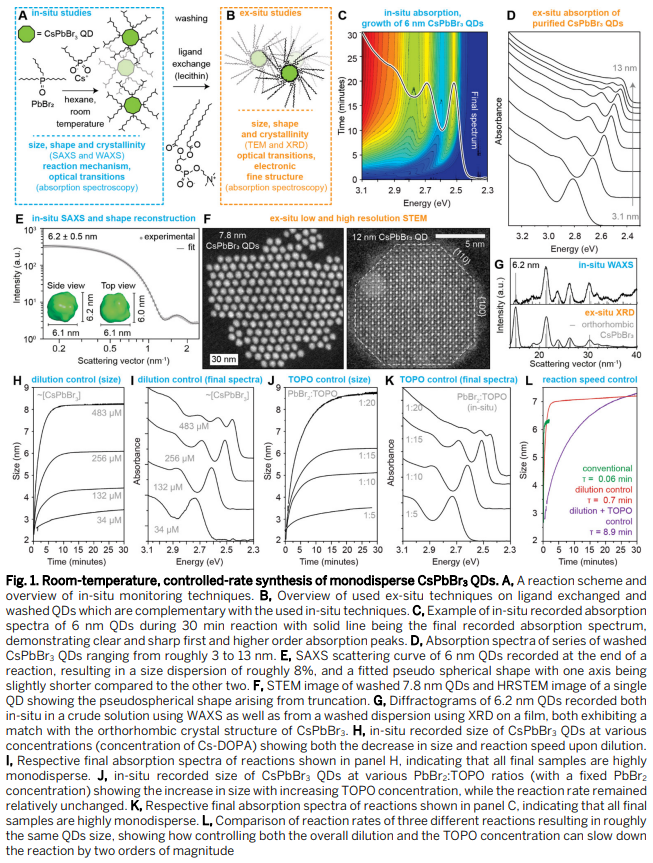

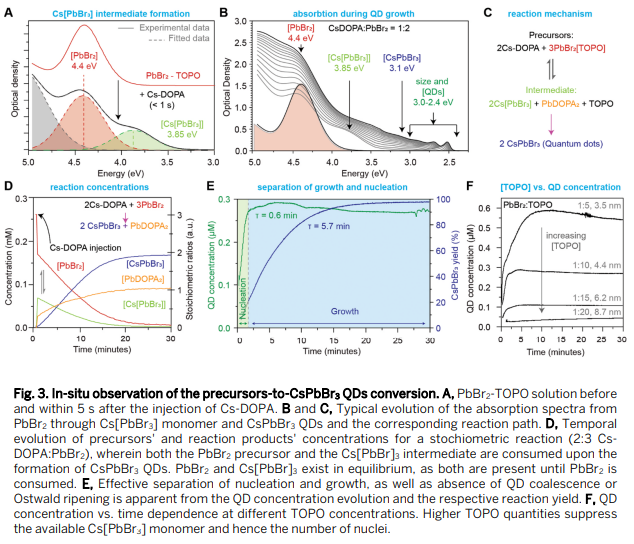

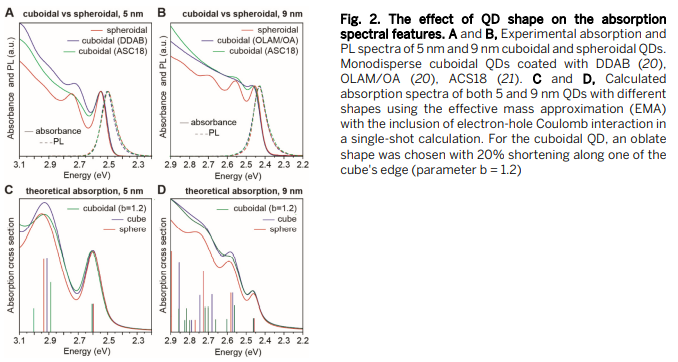

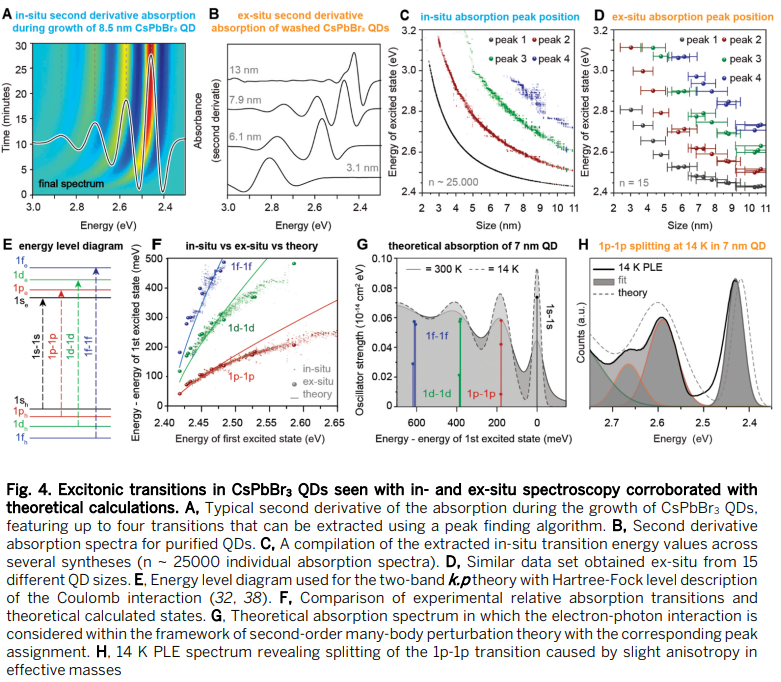

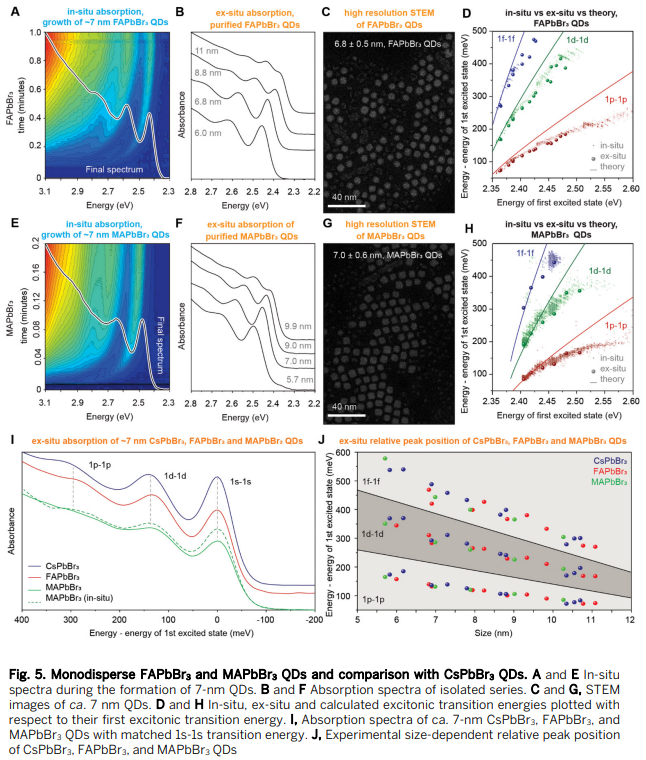

膠體鹵化鉛鈣鈦礦納米晶體作為光致發(fā)光量子點(diǎn)受到關(guān)注，其性質(zhì)取決于尺寸和形狀。它們通常是通過難以控制的離子復(fù)分解反應(yīng)在亞秒級(jí)時(shí)間尺度上合成的。 鑒于此，2022年9月8日瑞士蘇黎世聯(lián)邦理工學(xué)院Maksym V. Kovalenko團(tuán)隊(duì)于Science刊發(fā)控制鹵化鉛鈣鈦礦量子點(diǎn)的成核和生長動(dòng)力學(xué)的研究成果，報(bào)告了單分散、可分離的球形APbBr3量子點(diǎn)（A=Cs、甲脒、甲銨）的室溫合成，其尺寸可調(diào)，從3 nm到超過13 nm。 前體 (PbBr2) 和A[PbBr3]溶質(zhì)之間的復(fù)雜平衡使成核和生長的動(dòng)力學(xué)在時(shí)間上分開并顯著減慢，后者作為單體。 所有這些成分的量子點(diǎn)在其線性吸收光譜中表現(xiàn)出多達(dá)四個(gè)激子躍遷，證明了所有躍遷的尺寸相關(guān)限域能與A位陽離子無關(guān)。
