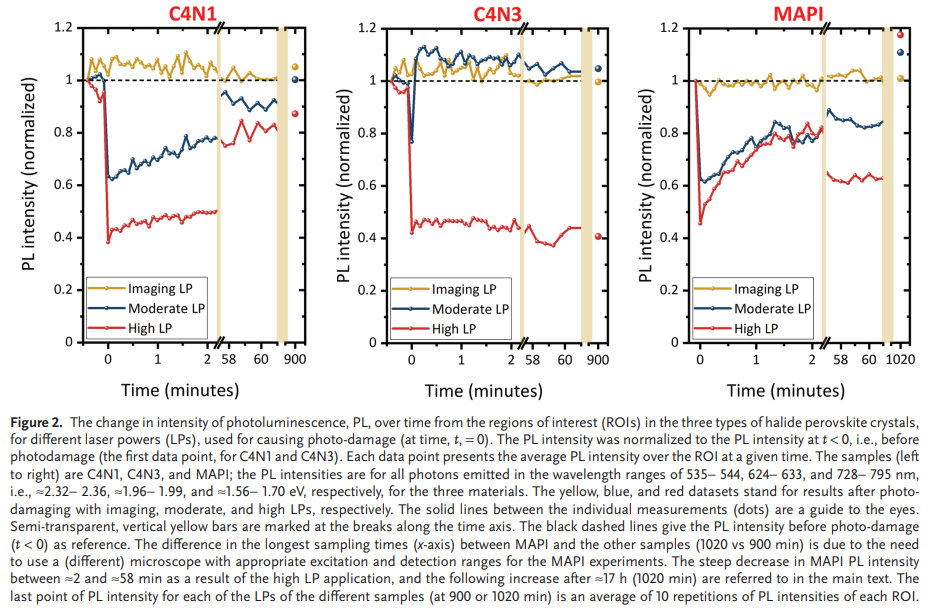

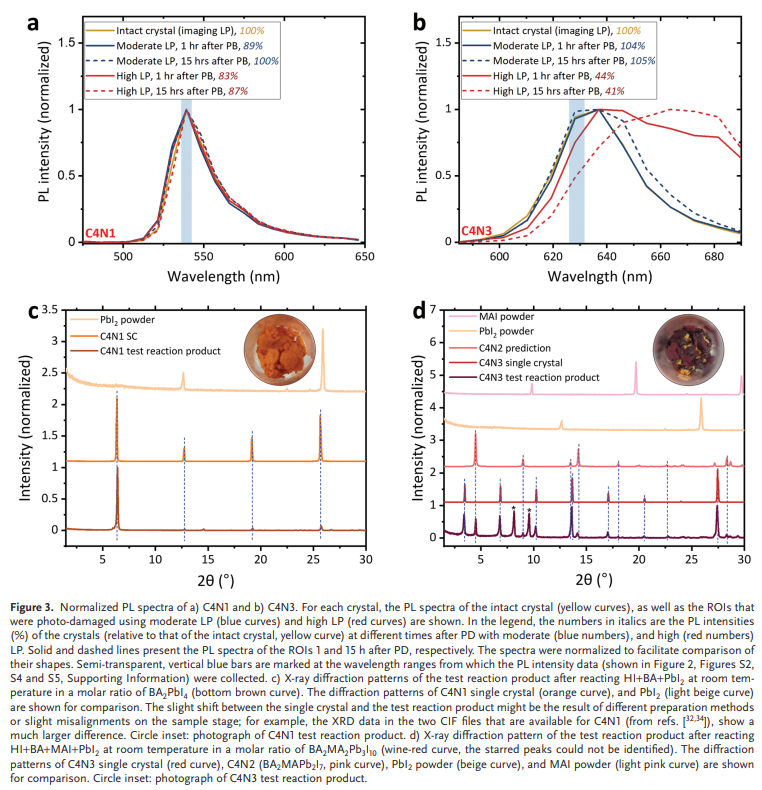

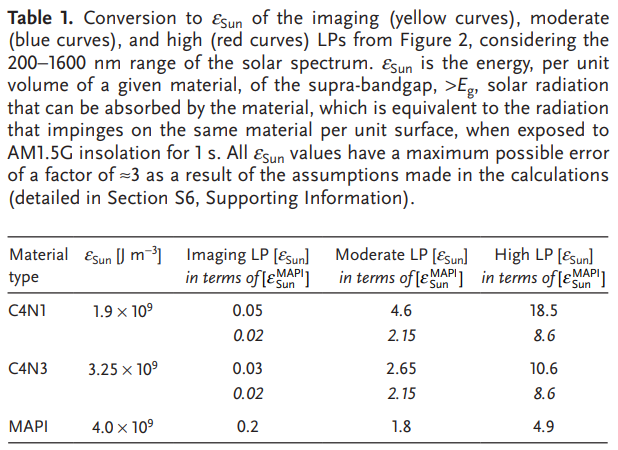

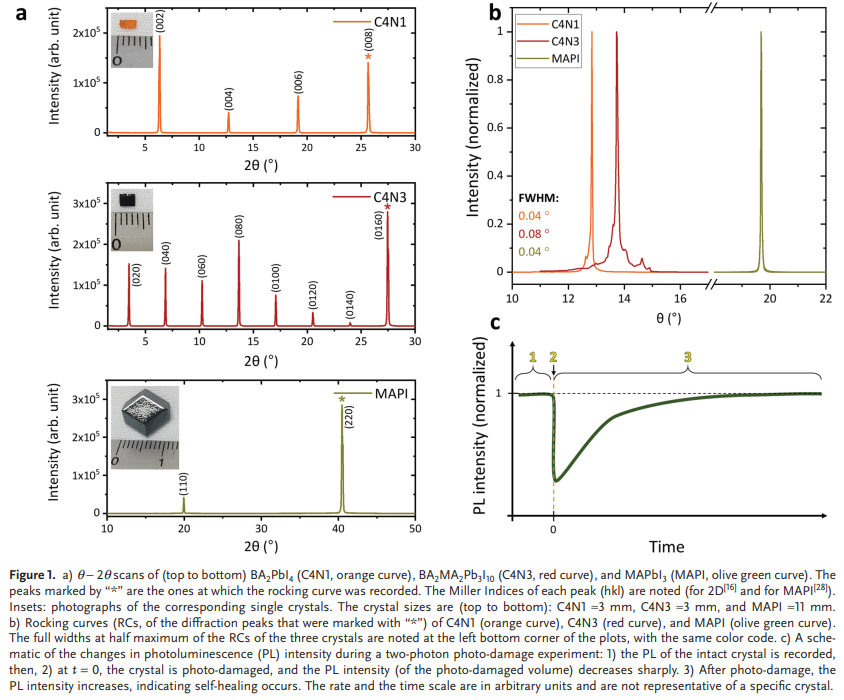

在環(huán)境保護(hù)的鈣鈦礦太陽能電池中為鈣鈦礦活性層添加二維鈣鈦礦可以顯著提高其穩(wěn)定性，但迫使鈣鈦礦進(jìn)入2D結(jié)構(gòu)的大陽離子的疏水性并不明顯。據(jù)報(bào)道，雙光子共聚焦顯微鏡的結(jié)果研究了單晶內(nèi)部二維鈣鈦礦的固有光穩(wěn)定性。與三維鈣鈦礦晶體相比，二維鈣鈦礦晶體具有更高的光穩(wěn)定性，并且在一些太陽等效條件下，光損傷后可以有效地自我修復(fù)。鑒于此，2022年3月11日以色列魏茨曼科學(xué)研究所Sigalit Aharon&Gary Hodes&David Cahen團(tuán)隊(duì)于AFM刊發(fā)2D鈣鈦礦比3D鈣鈦礦更能自愈光損傷的研究成果。使用光致發(fā)光 (PL) 強(qiáng)度（作為光損傷后時(shí)間的函數(shù)）和光譜，比較了2D (C4H9NH3)2PbI4、2D/3D (C4H9NH3)2(CH3NH3)2Pb3I10 和 3D MAPbI3 的自愈動(dòng)力學(xué)。在這些鈣鈦礦之間發(fā)現(xiàn)了對(duì)不同程度的光損傷的光損傷響應(yīng)和自愈能力的差異。基于這些發(fā)現(xiàn)，提出了一種二維鈣鈦礦可能的光損傷和自愈的化學(xué)機(jī)制：層狀晶格排列限制了降解產(chǎn)物的外擴(kuò)散，促進(jìn)了損傷逆轉(zhuǎn)，從而提高了二維鈣鈦礦的光穩(wěn)定性和自愈性。層狀結(jié)構(gòu)對(duì)光損傷的恢復(fù)能力意味著將其增加的穩(wěn)定性轉(zhuǎn)移到用它們制成的器件上，例如太陽能電池和發(fā)光二極管。
