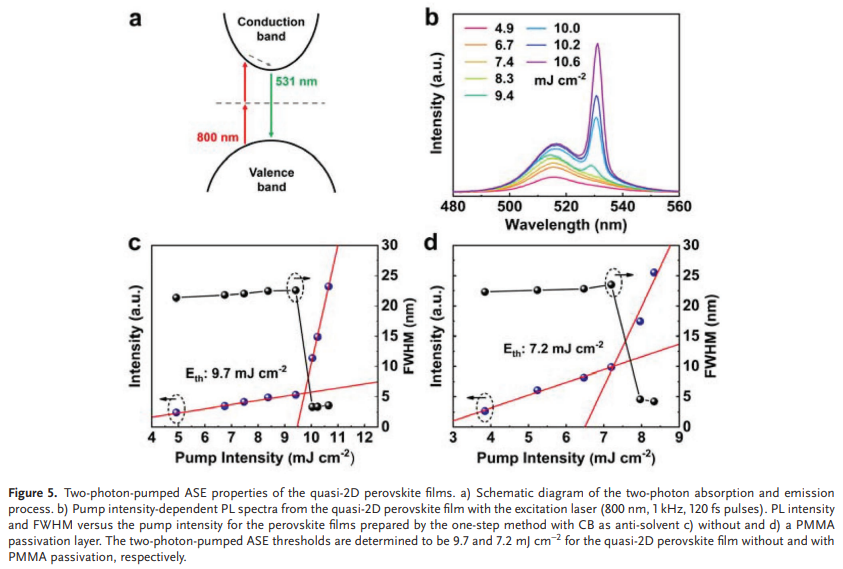

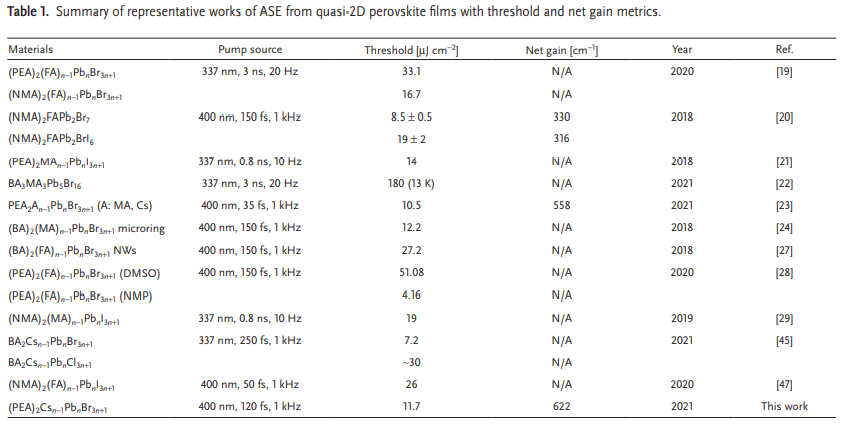

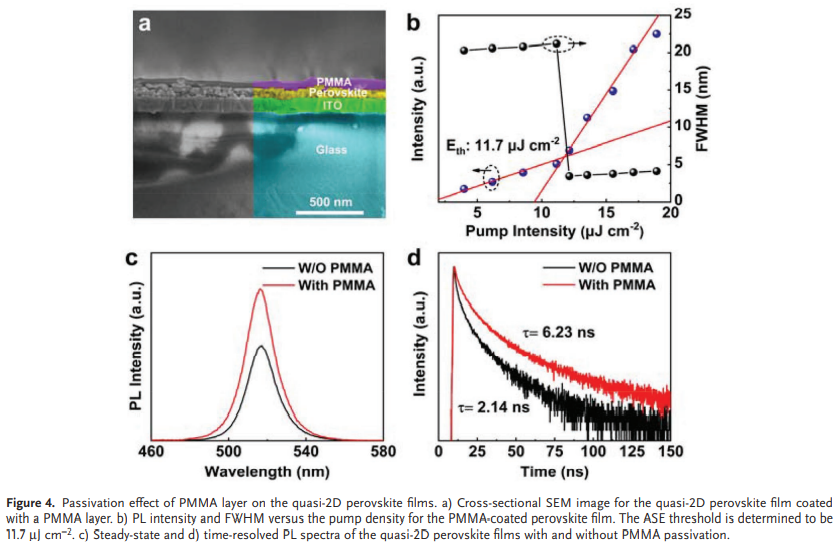

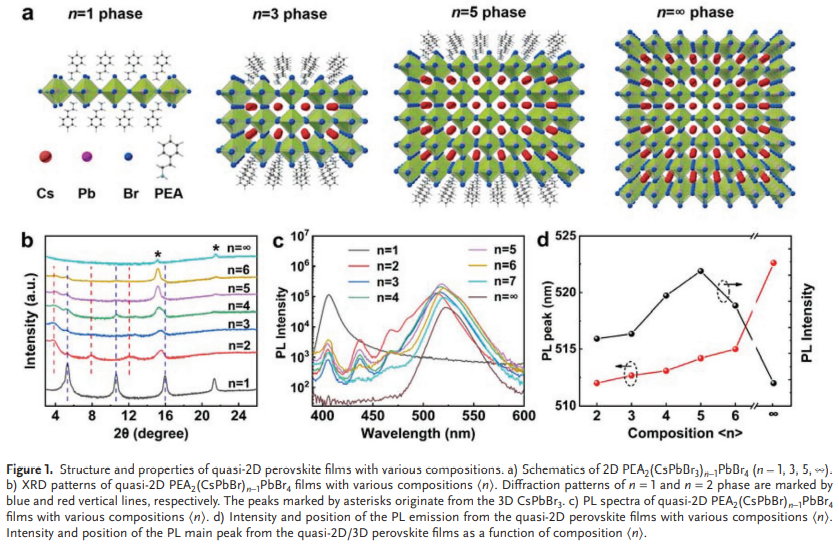

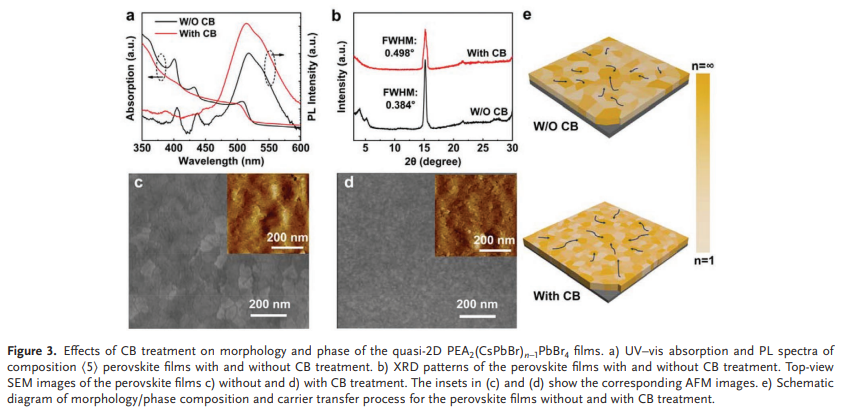

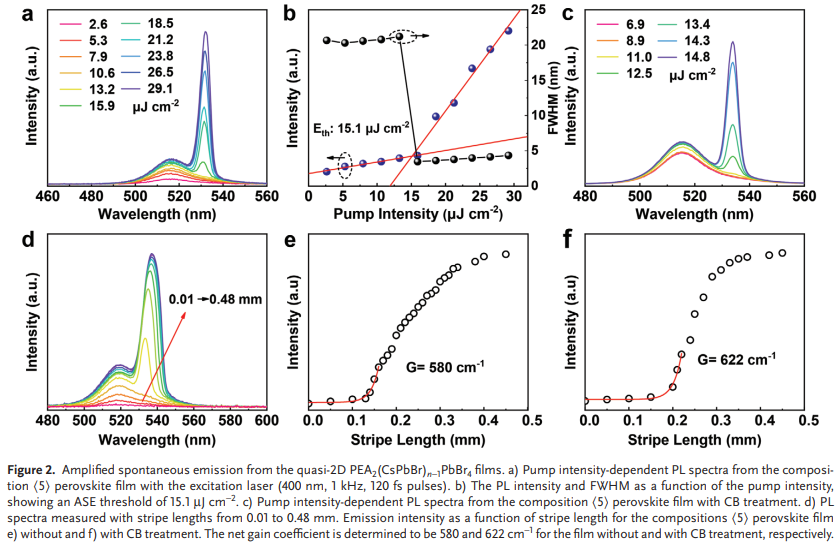

溶液制備的準二維Ruddlesden-Popper鈣鈦礦因其出色的光電特性和固有的穩(wěn)定性而被認為是激光應用中很有前途的光學增益介質。然而，用于低閾值和高光學增益激光器的準二維鈣鈦礦的發(fā)展仍然遠遠落后于三維鈣鈦礦。2022年1月29日中科院半導體所張興旺團隊于AOM刊發(fā)通過相工程和表面鈍化提高準二維鈣鈦礦薄膜低閾值的自發(fā)發(fā)射的研究成果。這項工作提出了一種反溶劑處理策略來調節(jié)準二維 PEA2(CsPbBr3)n-1PbBr4薄膜的相成分和表面形態(tài)。此外，引入了額外的聚（甲基丙烯酸甲酯）涂層以減少鈣鈦礦薄膜的表面缺陷并抑制非輻射復合。由于相位工程和表面鈍化，以11.7μJ cm^-2的低閾值和622 cm^-1的高凈模型增益獲得了出色的放大自發(fā)發(fā)射(ASE)。此外，在800 nm飛秒激光激發(fā)下，雙光子泵浦ASE也以7.2 mJ cm^-2的低閾值成功觀察到。
