寬帶隙（Eg）混合鹵化物鈣鈦礦在光伏器件中的應(yīng)用引起了很多關(guān)注。然而，由于相分離的發(fā)生，具有這種鈣鈦礦的器件通常會(huì)承受較大的電壓不足，這限制了相關(guān)器件獲得高性能的機(jī)會(huì)。

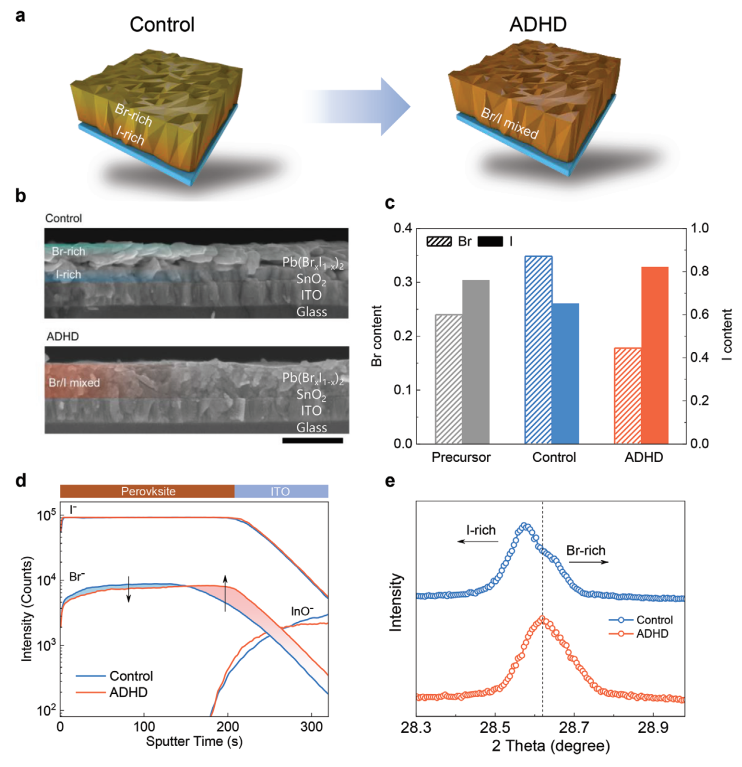

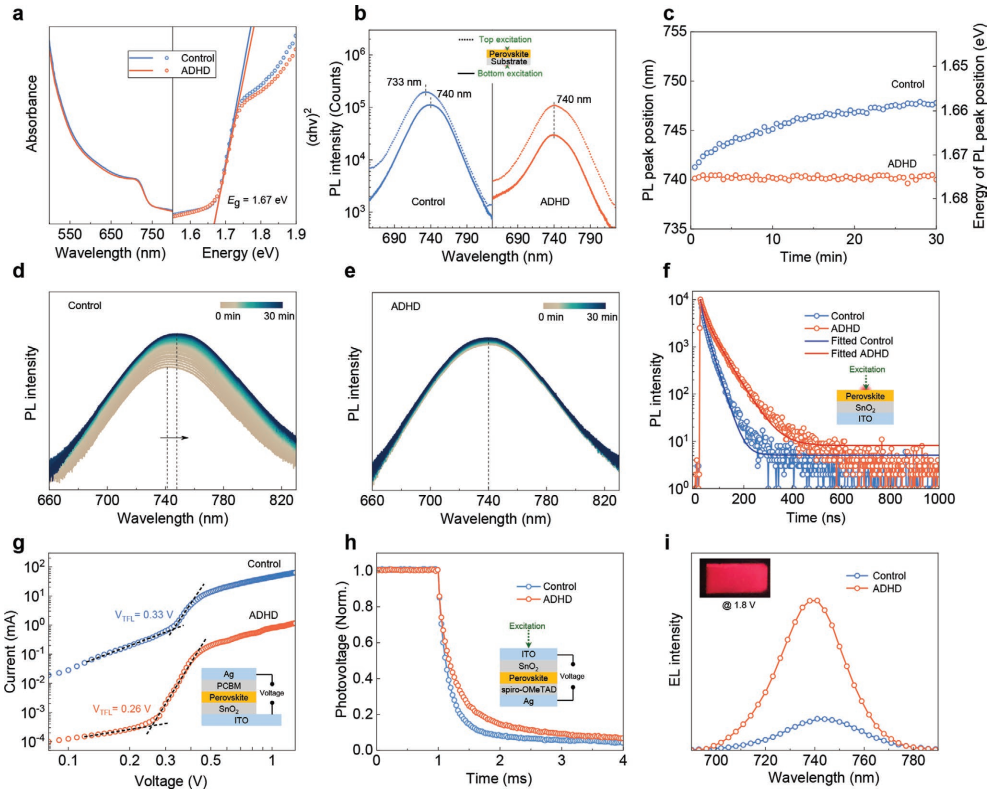

中科院寧波材料所Jichun Ye，Jiang Sheng以及Zhenhai Yang等人通過(guò)實(shí)驗(yàn)和模擬闡明了寬Eg混合鹵化物鈣鈦礦太陽(yáng)能電池 (PSC) 的相分離和電壓損失的相關(guān)性。以1.67 eV寬帶隙混合鹵化物鈣鈦礦為例，實(shí)驗(yàn)證實(shí)控制器件產(chǎn)生較差的物理形態(tài)、局部加寬的Eg和較差的電響應(yīng)。

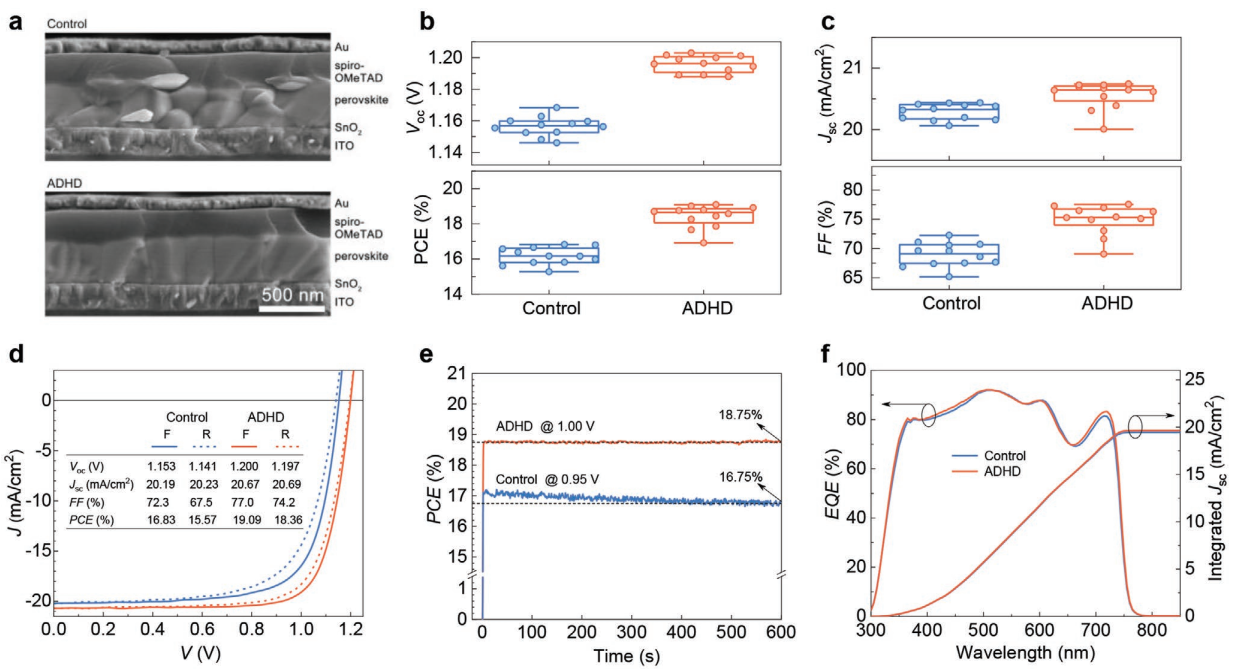

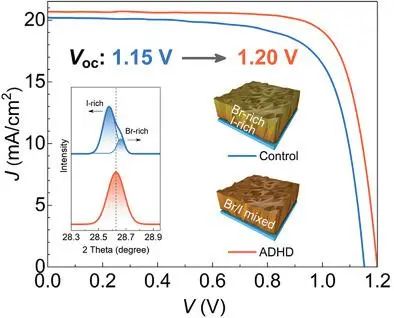

通過(guò)抑制相分離，器件的開(kāi)路電壓 (Voc) 可以從1.15 V提高到1.20 V，這對(duì)于1.67 eV寬帶隙混合鹵化物PSC來(lái)說(shuō)是一個(gè)很高的值。

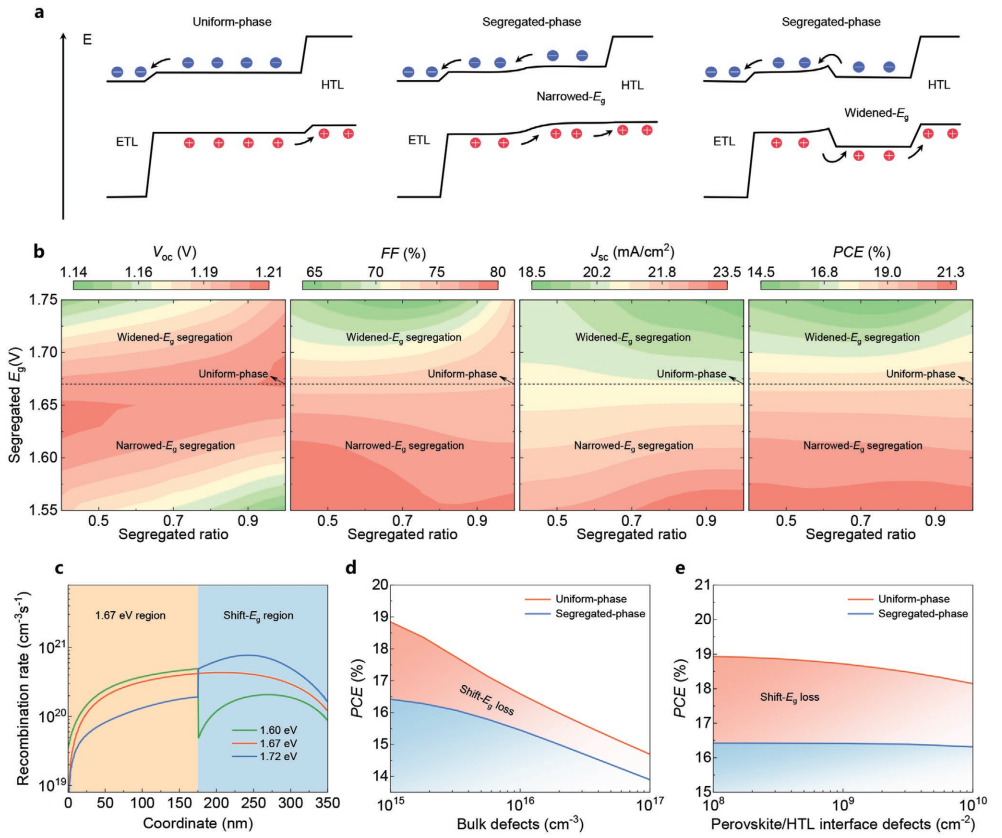

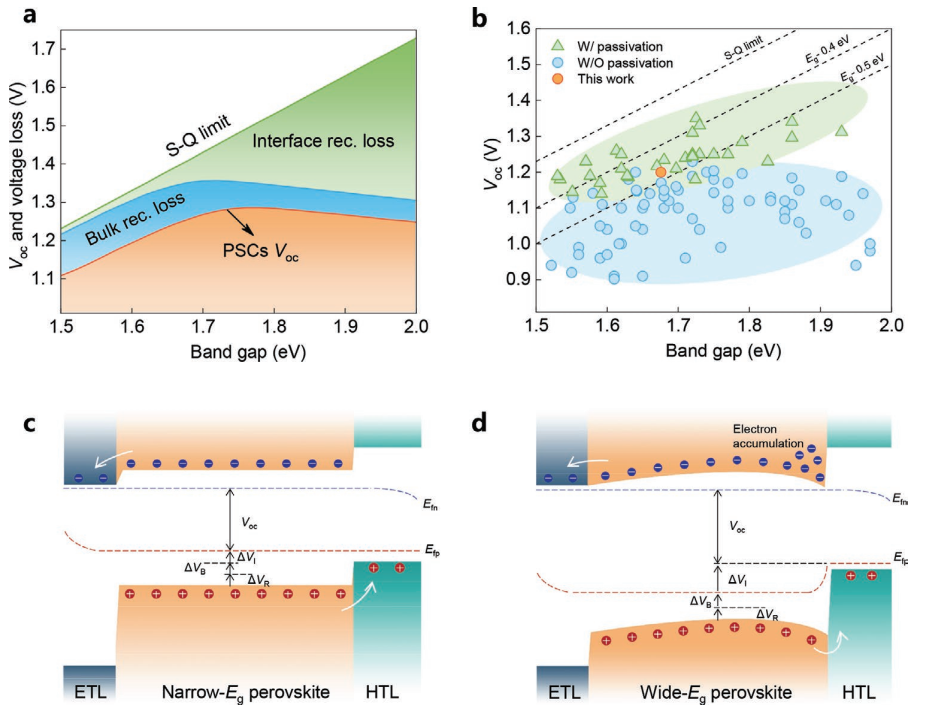

相分離的電學(xué)模擬表明，由于不同Eg的能級(jí)不匹配，性能退化可歸因于體相復(fù)合。此外，研究人員還提出了一個(gè)理論視角來(lái)闡述寬帶隙PSC的高Voc的策略。這項(xiàng)研究為釋放高性能混合鹵化物PSC的潛力提供了深刻的指導(dǎo)。
