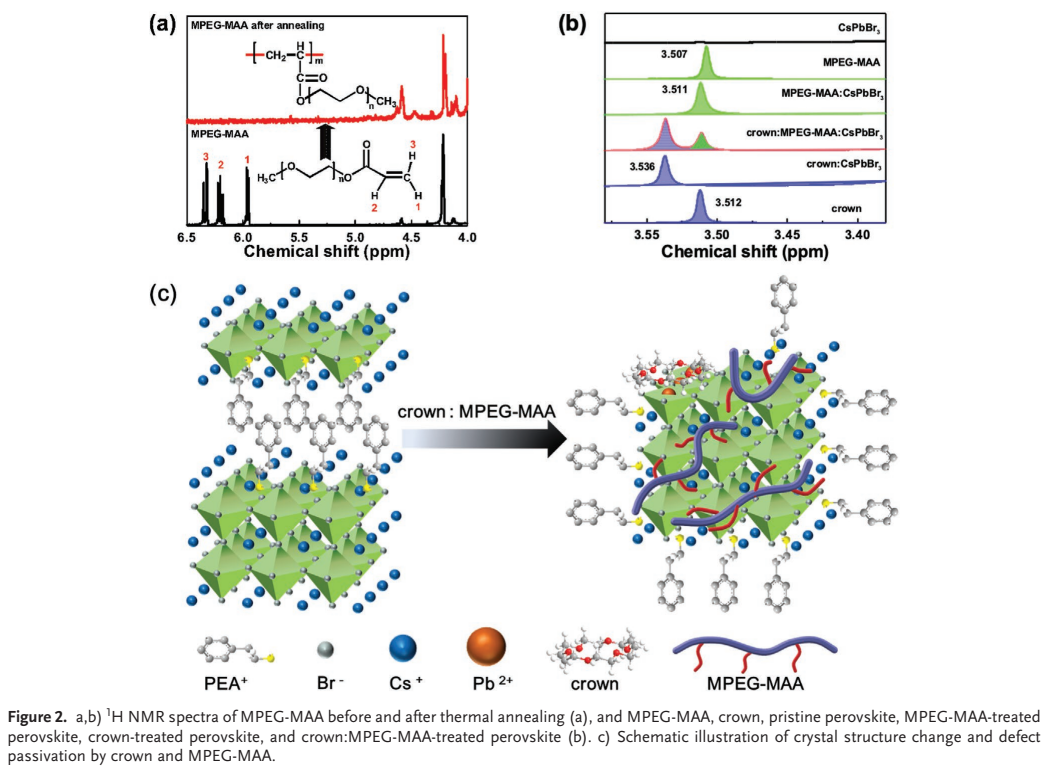

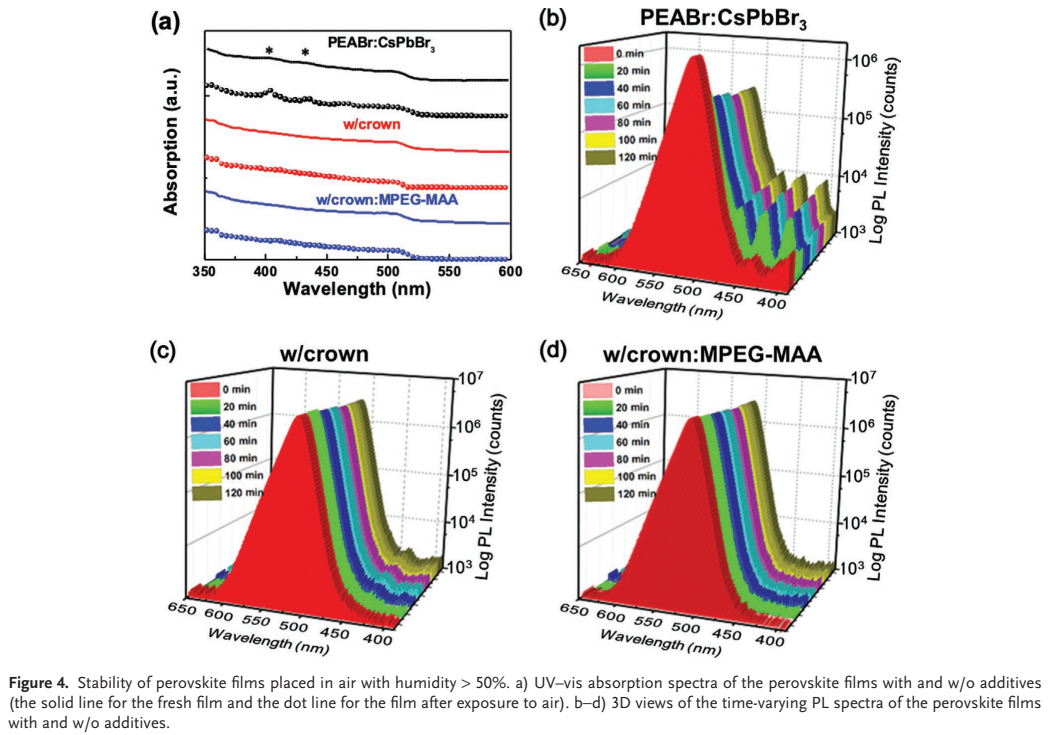

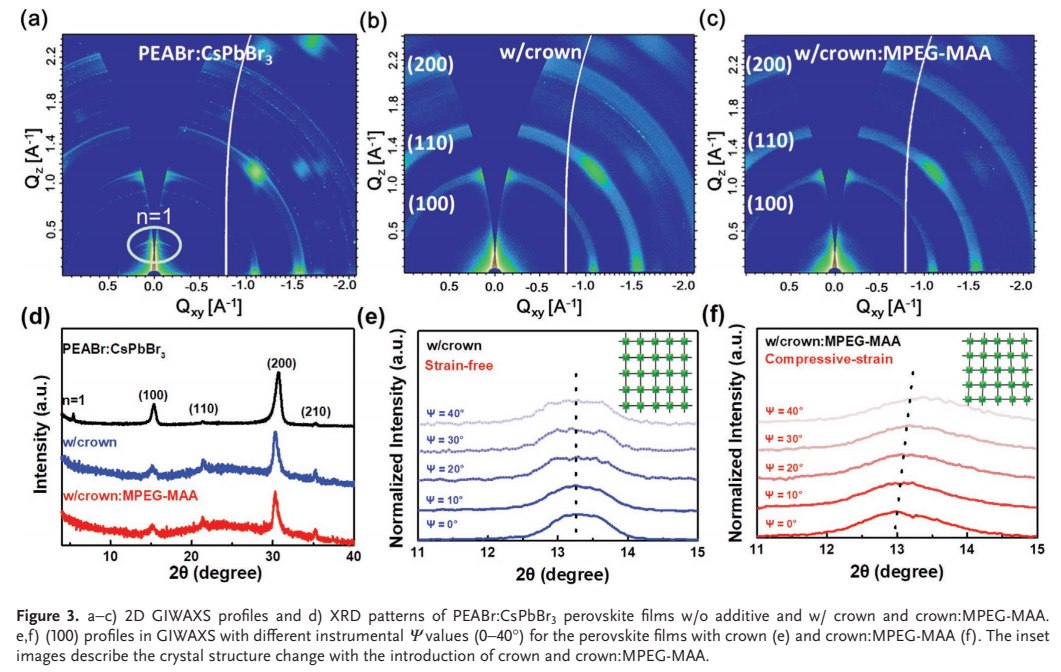

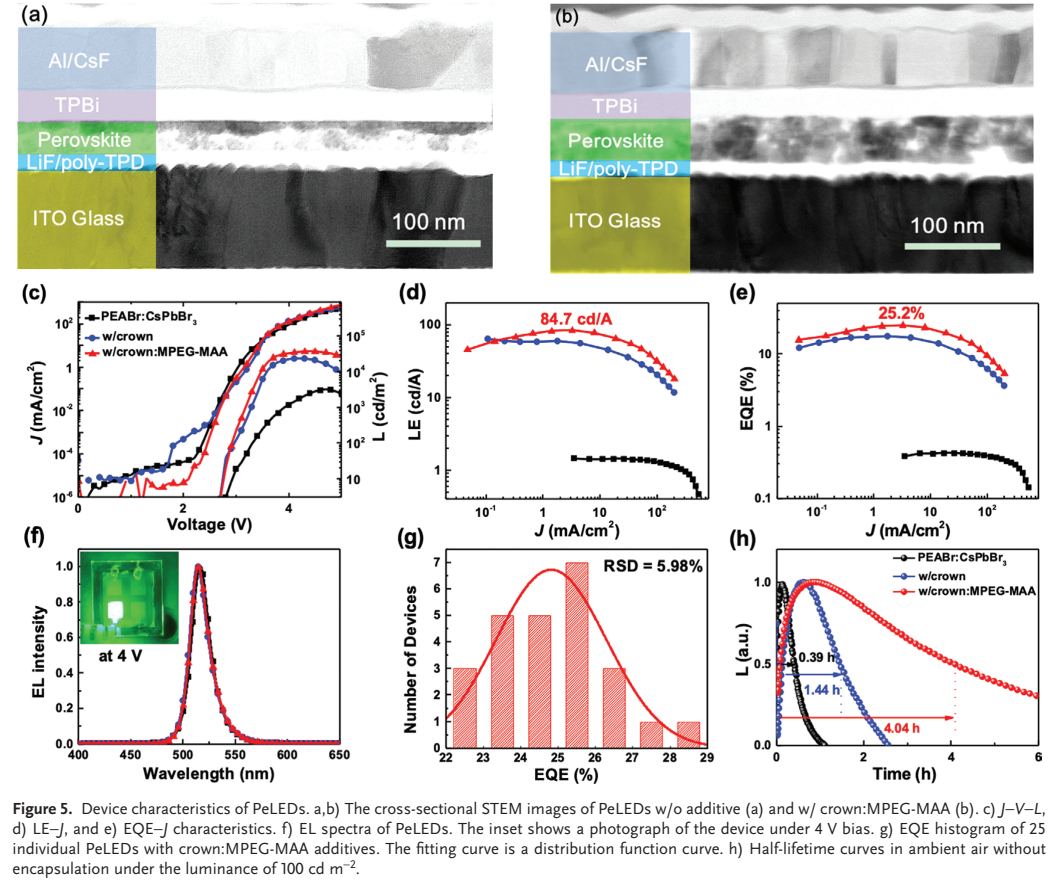

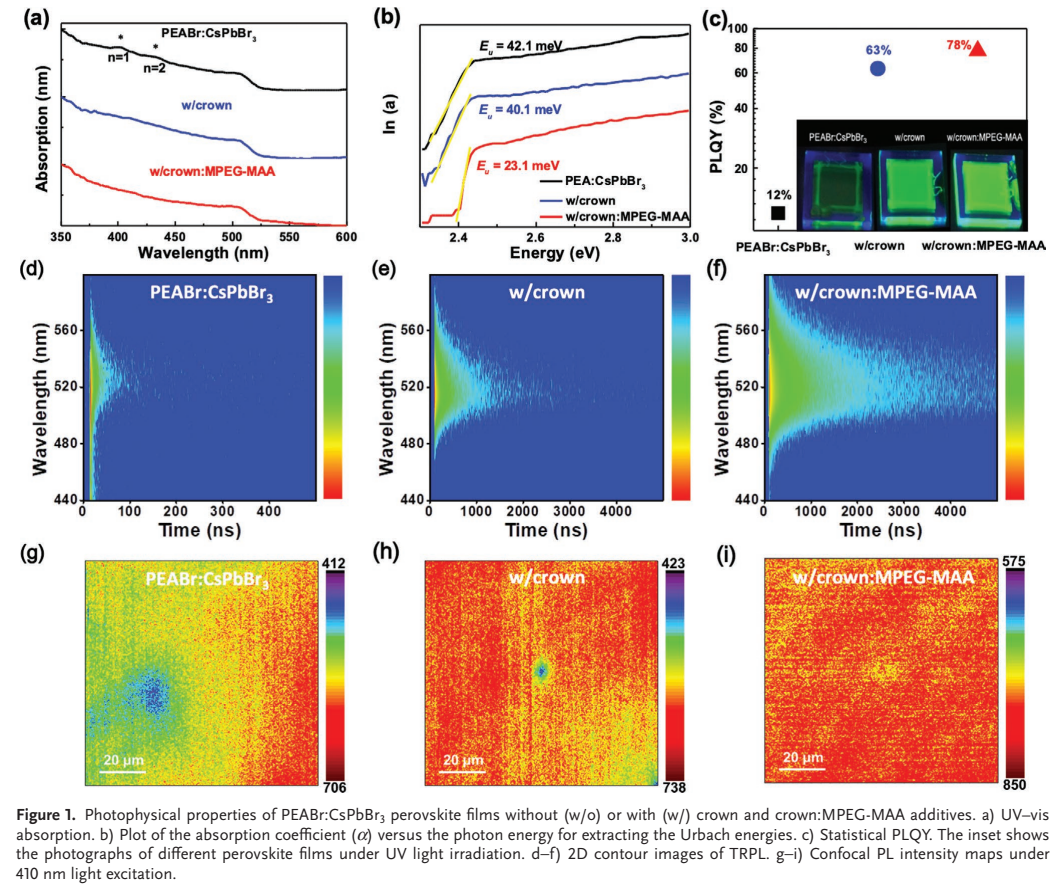

與3D鈣鈦礦相比，準2D鈣鈦礦長期以來被認為具有“能量漏斗”結構因此導致更優(yōu)異的光電特性。然而，由于高電流密度下導致俄歇復合嚴重，大多數(shù)準2D鈣鈦礦LED表現(xiàn)出高外量子效率的同時卻展現(xiàn)出不令人滿意的工作穩(wěn)定性。鑒于此，東南大學祁爭健團隊與華南理工大學蘇仕健團隊以及暨南大學侯林濤教授等合作發(fā)表了關于雙添加劑協(xié)同策略制備高效率且高穩(wěn)定性的綠光鈣鈦礦LED。該工作發(fā)表在Advanced Materials期刊，第一作者為東南大學與華南理工大學聯(lián)合培養(yǎng)博士劉喆。該工作通過使用18-crown-6和聚（乙二醇）甲基醚丙烯酸酯（MPEG-MAA）作為添加劑，制備出具有低缺陷密度和高環(huán)境穩(wěn)定性的鈣鈦礦薄膜。研究發(fā)現(xiàn)雙添加劑含有C?O?C基團不僅能夠減少鈣鈦礦缺陷，而且能夠破壞有機配體的自聚集，誘導具有準核/殼結構的鈣鈦礦納米晶體的形成。同時，利用熱退火處理鈣鈦礦薄膜可使具有C=C官能團的MPEG-MAA自發(fā)聚合為梳狀聚合物，進一步保護鈍化的鈣鈦礦納米晶體免受水和氧氣的影響。最后，實現(xiàn)的綠光鈣鈦礦LED，其平均 EQE 為 25.2%，最大 EQE 為 28.1%，為目前鈣鈦礦LED最高紀錄。并且器件在空氣環(huán)境中的使用壽命（T₅₀）增加了十倍以上，提供了制造高效率和長使用壽命的 PeLED 的新穎有效策略。
