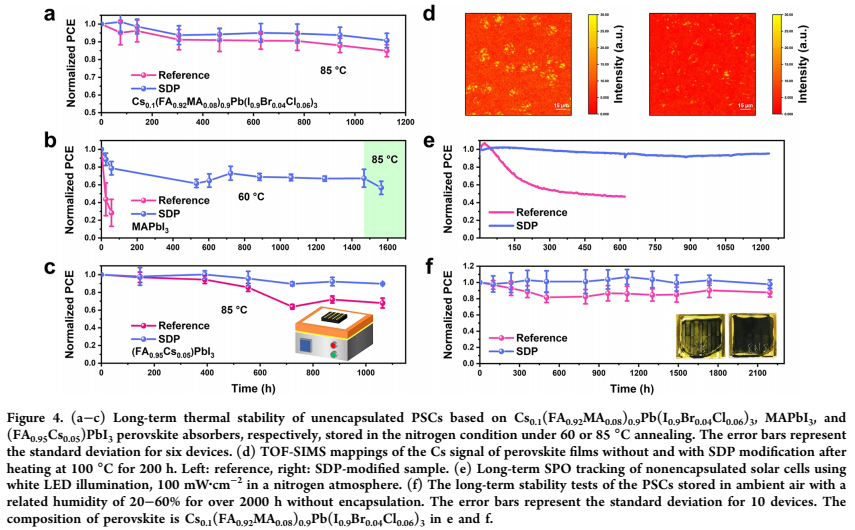

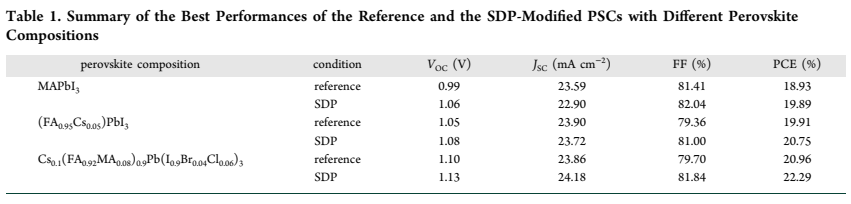

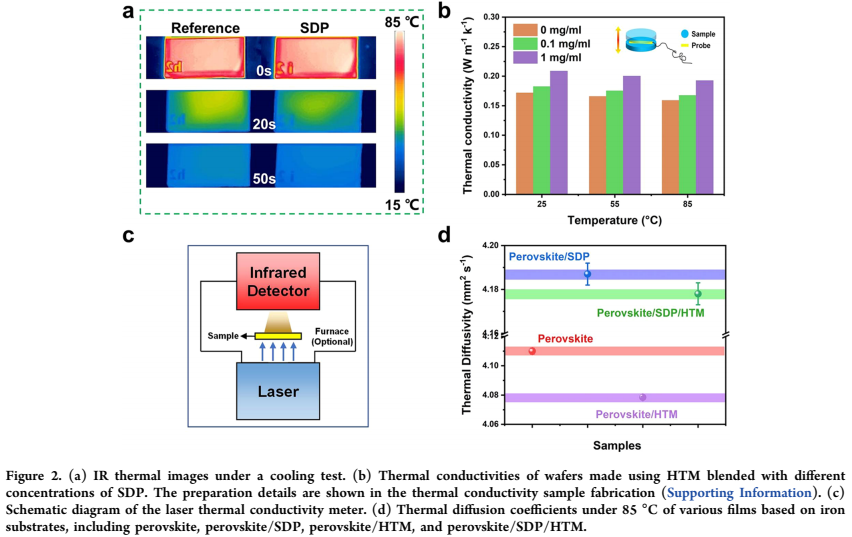

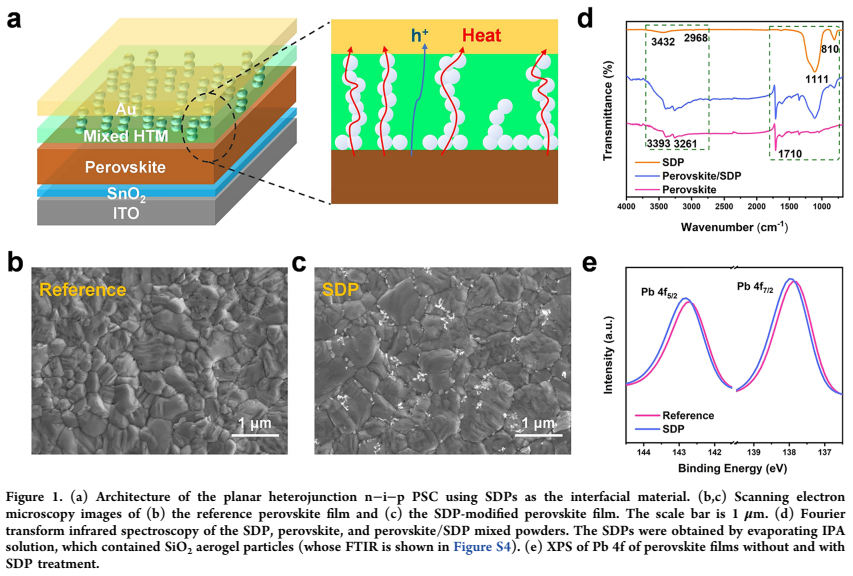

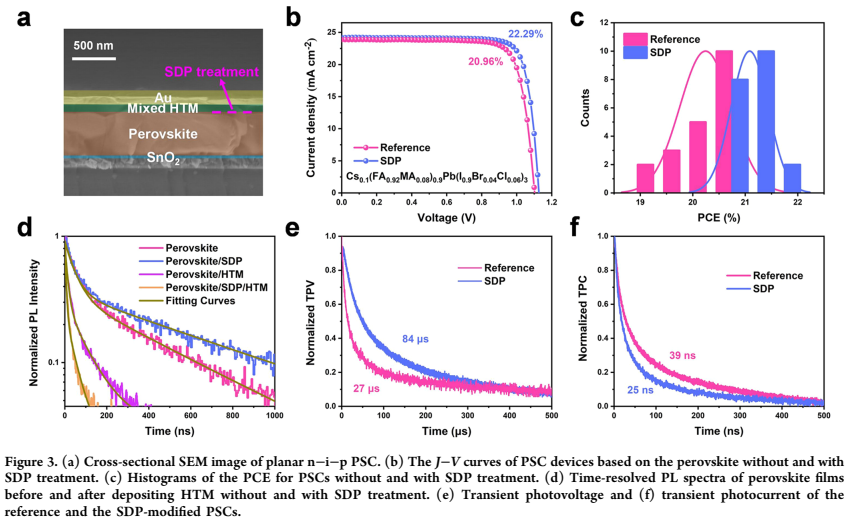

在熱應(yīng)力下，鈣鈦礦材料會遭受揮發(fā)性成分損失或離子遷移等問題，這對實際運行條件下所得鈣鈦礦太陽能電池的穩(wěn)定功率輸出具有挑戰(zhàn)性。鑒于此，2021年8月6日北京科技大學(xué)Yan Li團隊及其合作團隊北京大學(xué)周歡萍團隊于ACS Energy Letters刊發(fā)熱管理策略實現(xiàn)高效穩(wěn)定的鈣鈦礦太陽能電池的研究成果。在此，創(chuàng)新地在鈣鈦礦/空穴傳輸層界面引入二氧化硅顆粒，由于其具有較高的導(dǎo)熱性，同時作為散熱材料，并通過二氧化硅與未配位的鉛中心之間的配位成為鈣鈦礦表面鈍化劑。所得器件實現(xiàn)了顯著改善的長期穩(wěn)定性，優(yōu)化后的器件效率 (PCE) 為 22.29%。未封裝的器件在 85°C 下熱老化 1126 小時和在氮氣氛中 SPO 運行 1235 小時后分別保持初始效率的 91% 和 95%。該工作有效地結(jié)合了熱管理和鈍化效應(yīng)，以提高實際運行中鈣鈦礦太陽能電池的效率和穩(wěn)定性。
