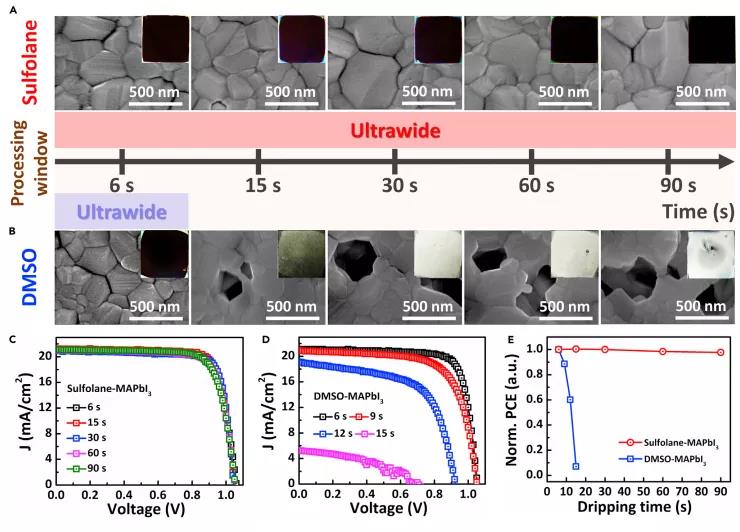

一步式反溶劑法是一種低成本制造鈣鈦礦器件的廣泛采用的方法。但是，當前的反溶劑方法需要嚴格的一組處理條件(加工窗口窄)才能獲得高質(zhì)量的鈣鈦礦層。國立臺灣大學Leeyih Wang和美國洛斯阿拉莫斯國家實驗室Wanyi Nie等人在鈣鈦礦前體中引入環(huán)丁砜作為添加劑，以通過新的反應路線轉(zhuǎn)化鈣鈦礦相，為大規(guī)模加工具有高均勻度的結(jié)晶鈣鈦礦層提供了很大的靈活性。

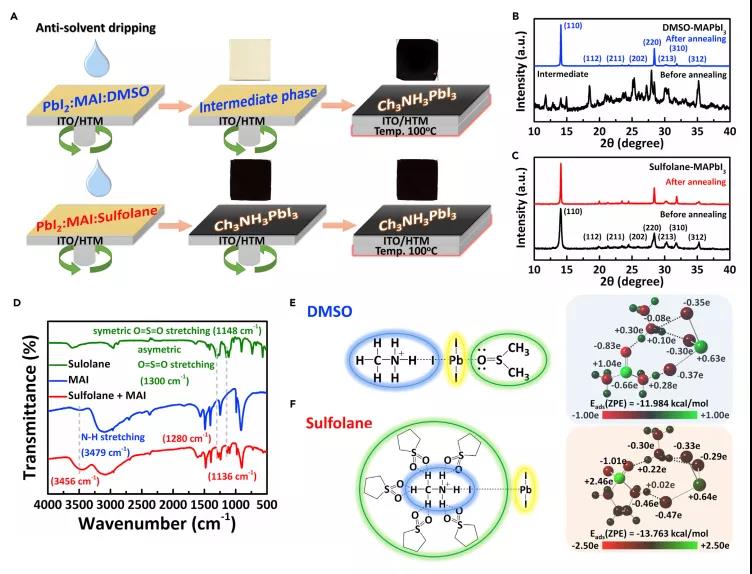

通過X射線衍射和傅立葉變換紅外光譜技術表征技術，研究發(fā)現(xiàn)在于環(huán)丁砜與甲基碘化銨之間的分子間氫鍵力相互作用，這會減慢成核速度，進而延緩結(jié)晶過程。

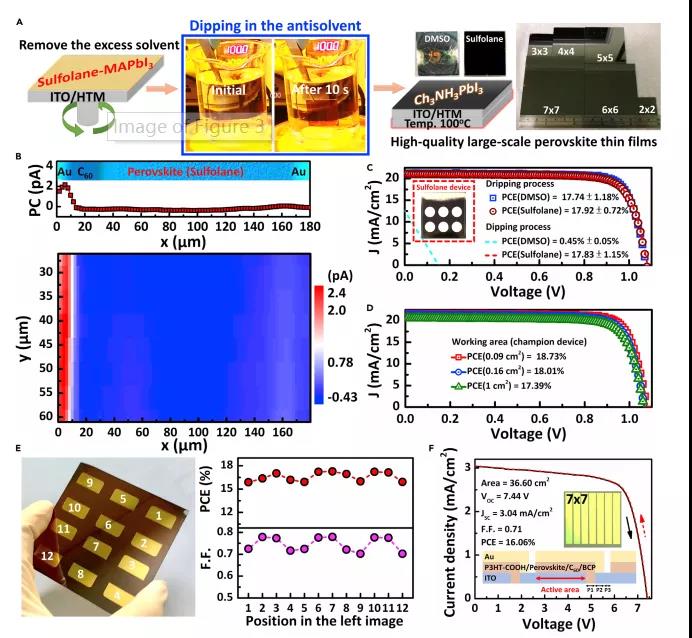

研究人員展示了一個基于MAPbI3鈣鈦礦的微型模塊，有效面積為36.6 cm²，并實現(xiàn)了16.06％的效率。更重要的是，在50 °C的模擬太陽光（AM1.5G）輻照下，封裝的微型模塊在最大功率點下運行250小時后，仍保留了約90％的初始性能。
